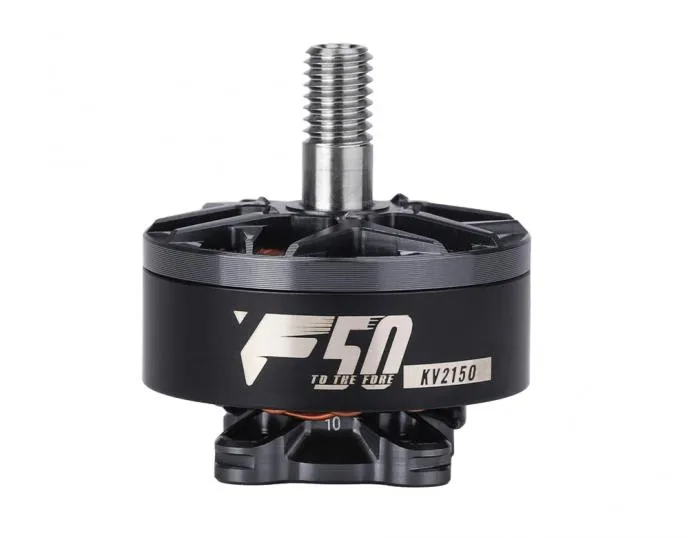

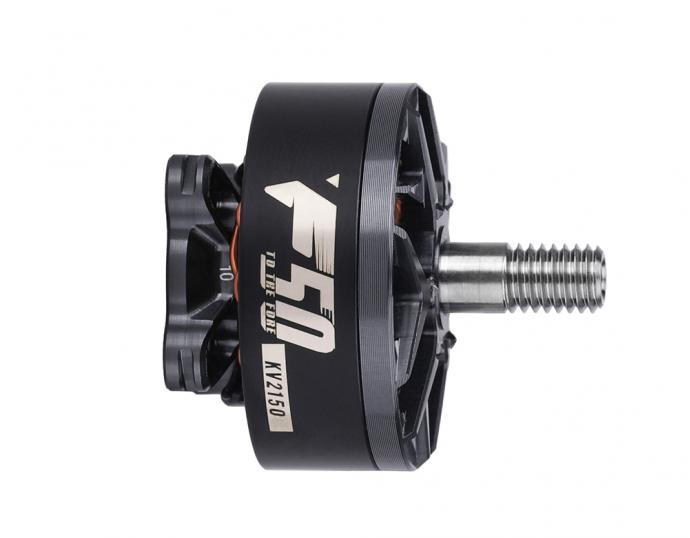

F50 5寸 竞速穿越机电机

199.00

可用积分: 100 积分 赠送积分: 199 积分

购买数量:

199.00

大陆地区免邮

  • 详细信息
  • 技术参数
F50

轻量化设计

单颗电机重量仅为28.56g(不含线)
大幅减轻了整机重量,带来更好的转动惯量

arrow

F50

弯道超车,速度领先

更快的响应速度,飞手的每一个细微打杆动作都能被精确捕捉立即响应
在高速的竞速飞行中,让穿越机能够迅速调整飞行姿态,
轻松实现弯道超车,让对手望尘莫及。

arrow

F50

操控力飙升

高瞬时扭矩,迅速提供强大的动力输出。
让穿越机在更短时间内完成快速加速,油门响应线性流畅,带来更稳定的飞行。

arrow

F50

满油门加速 轻松自如

强大的拉力让穿越机能够迅速达到高速状态,展现出惊人的爆发力。
即使在满油门状态下,电机也能持续输出充足的拉力
确保穿越机在穿越弯道和进行直线加速时都能保持稳定的飞行姿态。

arrow

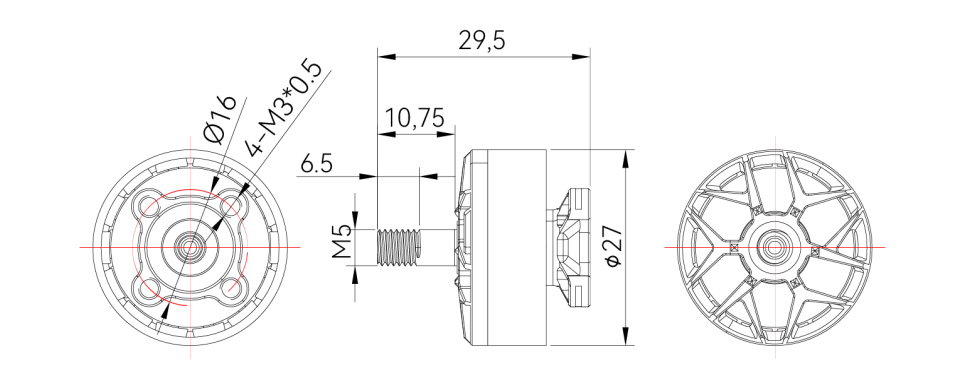

工程图


基础参数
电机型号F50电机尺寸Φ27*29.5mm
磁铁镀镍弧形磁铁线圈绝缘测试300V耐压测试
防尘防水等级/槽级数12N14P
转子动平衡标准≤3mg轴承型号进口684ZZ/MR84ZZ轴承
出轴轴径5mm出线规格/长度20AWG*150mm
电机安装孔尺寸Φ16-M3-4孔桨叶安装尺寸M5*10.75mm轴
包装尺寸Φ68*35.0mm包装重量 55g
技术参数
KV值/推荐电压2150空载电流 (10V)≦1.6A
最大功率1273W相间内阻50mΩ
工作额定电压24V最大电流54.8A
最大拉力2136g电机重量 (不含线)28.56g
KV值/推荐电压2200空载电流 (10V)≦1.6A
最大功率1315W相间内阻47mΩ
工作额定电压24V最大电流56.63A
最大拉力2134g电机重量 (不含线)28.36g
推荐搭配
电机F50机架类型X4
桨叶5寸三叶桨中小螺距
(TMHOBBY F5146)
电池电压6S
电调TMHOBBY F60A 8S 4IN1推荐起飞重量区间500g内
飞控TMHOBBY MINI F7
MPU6000
最大起飞重量800g
注意:
推荐电调设置:AM32:启动功率100%,进角最高 ,pwm频率≥32khz,kv值选择略高于电机kv
BL32 :启动功率40%左右,进角最高 ,pwm频率: 48-byrpm
免责声明:失步跟很多因素有关,包括飞控参数、电机使用情况、装机情况等
测试参数
型号电压
(V)
油门点
(%)
电流
(A)
转速
(rpm)
拉力
(g)
功率
(W)
力效
(g/W)
扭矩
(N.m)
电机温度
(℃)
F50 2150KVTM-HOBBY F514624.0410%0.40543638103.970.00102
24.0220%1.4110238152344.500.02
23.9930%3.4714754341834.100.03
23.9540%6.67187465721603.580.06
23.8850%10.97221948242623.150.08
23.7960%17.232560111204102.730.11
23.6870%24.762839214075862.400.14
23.5680%33.123102617047802.190.17
23.4290%42.8033213197510021.970.20
23.28100%52.5235042213612221.750.22
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)
F50 2150KVHQ MCK24.0310%0.3854253793.960.00132
24.0120%1.3910223144334.330.02
23.9930%3.3814796316813.900.03
23.9440%6.51188275281563.390.05
23.8850%10.70223637582562.970.08
23.8060%16.712584110193982.560.11
23.6970%23.892870712815662.260.13
23.5780%32.063135315317562.030.16
23.4490%41.153387317889641.850.19
23.29100%51.1635724198311921.660.21
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)
F50 2150KVGF51377-324.0310%0.3952944094.290.00122
24.0120%1.4810018161354.550.02
23.9830%3.6914490354894.000.04
23.9340%7.02182415771683.430.06
23.8650%11.63216738242772.970.09
23.7760%18.292502011254352.590.12
23.6470%26.382773914486242.320.15
23.5280%34.843007317158202.090.18
23.3890%44.4932041190510401.830.20
23.23100%54.8033808210012731.650.23
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)
F50 2200KVTM-HOBBY F514624.0210%0.3955603994.200.00125
24.0120%1.4510454158354.550.02
23.9730%3.5715080353864.120.03
23.9340%6.99191285911673.540.06
23.8750%11.48226028442743.080.08
23.7760%18.052601511444292.670.11
23.6570%25.832881114296112.340.14
23.5380%34.763115316958182.070.17
23.3990%44.8233585199710481.910.20
23.26100%54.1935287213412601.690.22
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)
F50 2200KVHQ MCK24.0210%0.40554638103.970.00152
24.0120%1.4610475151354.330.02
23.9830%3.5415107330853.890.03
23.9340%6.86192235471643.330.06
23.8750%11.23227597762682.900.08
23.7860%17.522624310424162.500.11
23.6770%24.922909812935902.190.13
23.5580%33.383174615487861.970.16
23.4190%42.9234228180410051.800.19
23.27100%53.1136000199512361.610.21
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)
F50 2200KVGF51377-324.0110%0.47539042113.690.01145
23.9920%1.7210159165413.990.02
23.9630%4.0314725362973.740.04
23.9140%7.53185525891803.270.06
23.8450%12.46219448412972.830.09
23.7460%19.452529011454622.480.12
23.6270%27.842801314596572.220.15
23.5080%36.503042417088581.990.18
23.3690%46.2032492192810791.790.20
23.21100%56.6334082209613151.590.23
注意:电机温度为80%油门下电机运行10秒的温度。
(以上数据由LIGPOWER实验室测试平台测得,供选型参考)

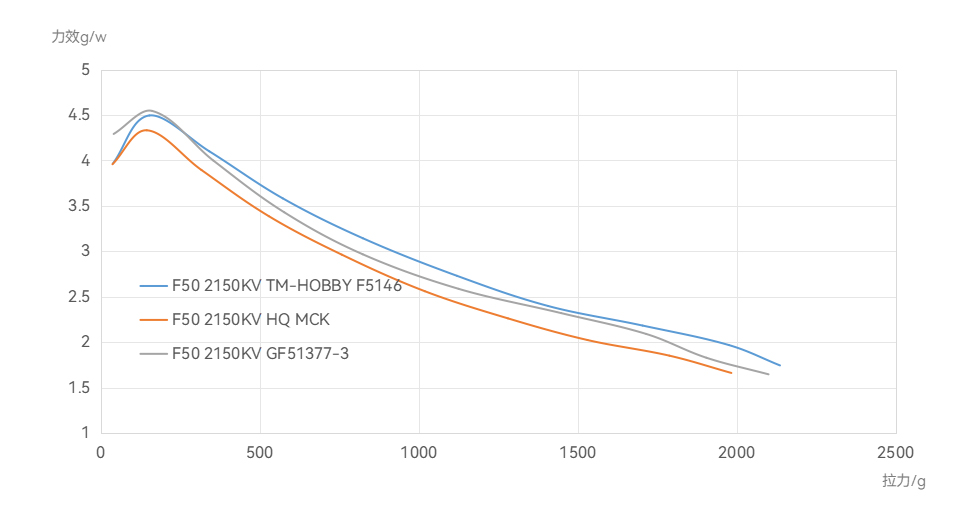

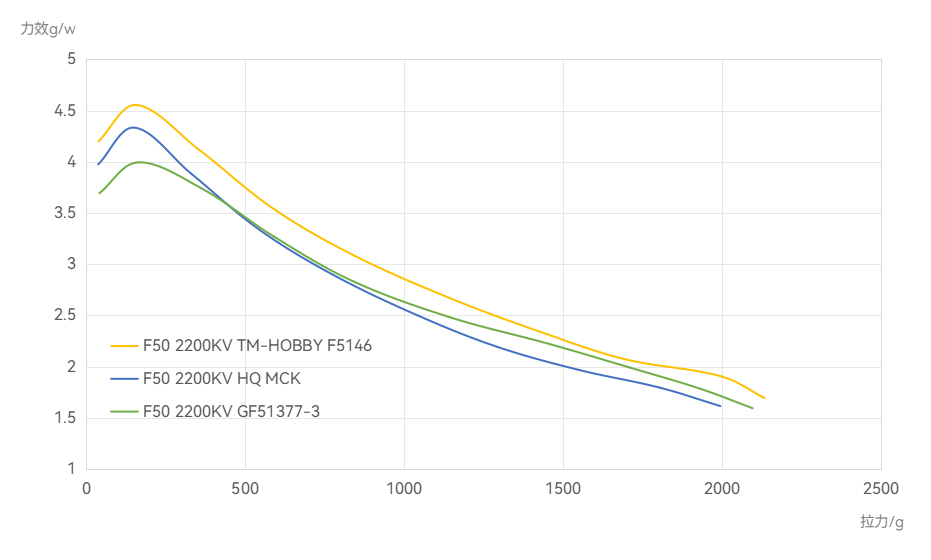

分析图

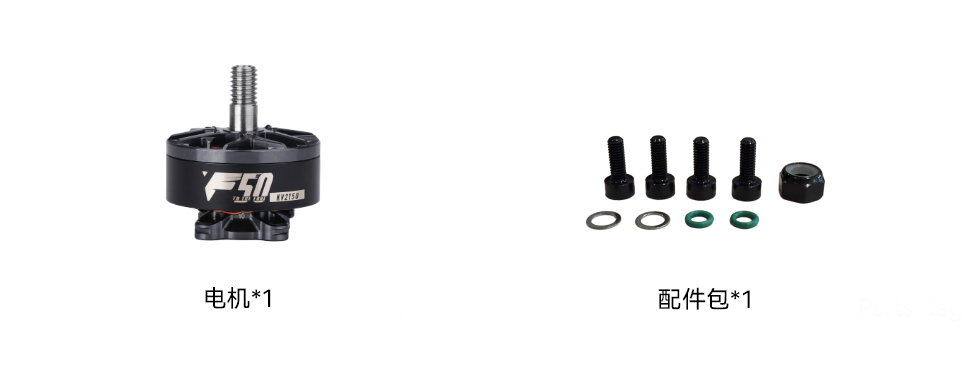

包装清单
使用本产品之前,请检查产品包装内是否包含以上所有物品。若有缺失,请及时联系在线客服或给我们留言:onlinesales@ligpower.com
