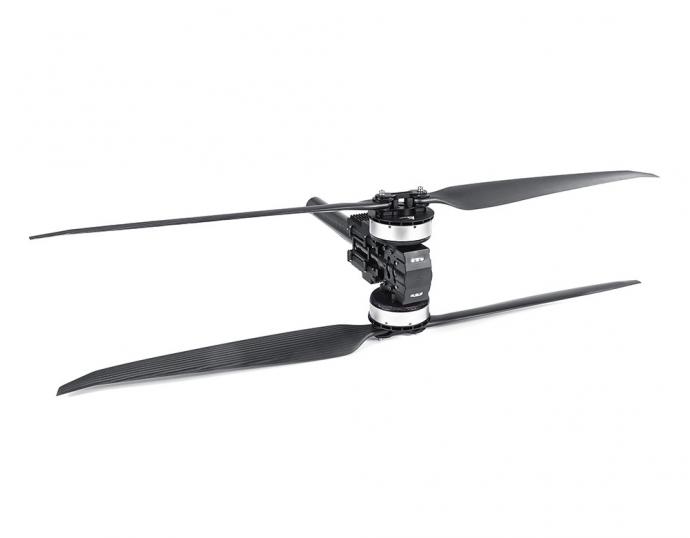

X-A12XL-14S
电机/MOTOR
14S FOC 200A
电调/ESC
PFZ4918P
桨叶/PROPELLER
X-A12XL-14S
电机/MOTOR
PFZ4918P
桨叶/PROPELLER
14S FOC 200A
电调/ESC
X-A12XL-14S 推荐方案
起飞重量
120kg
四轴多旋翼无人机
起飞重量
180kg
六轴多旋翼无人机
起飞重量
120kg
四轴多旋翼无人机
起飞重量
180kg
六轴多旋翼无人机
| 型号名称 | X-A12XL KV77 | 适用碳管直径 | 50mm |

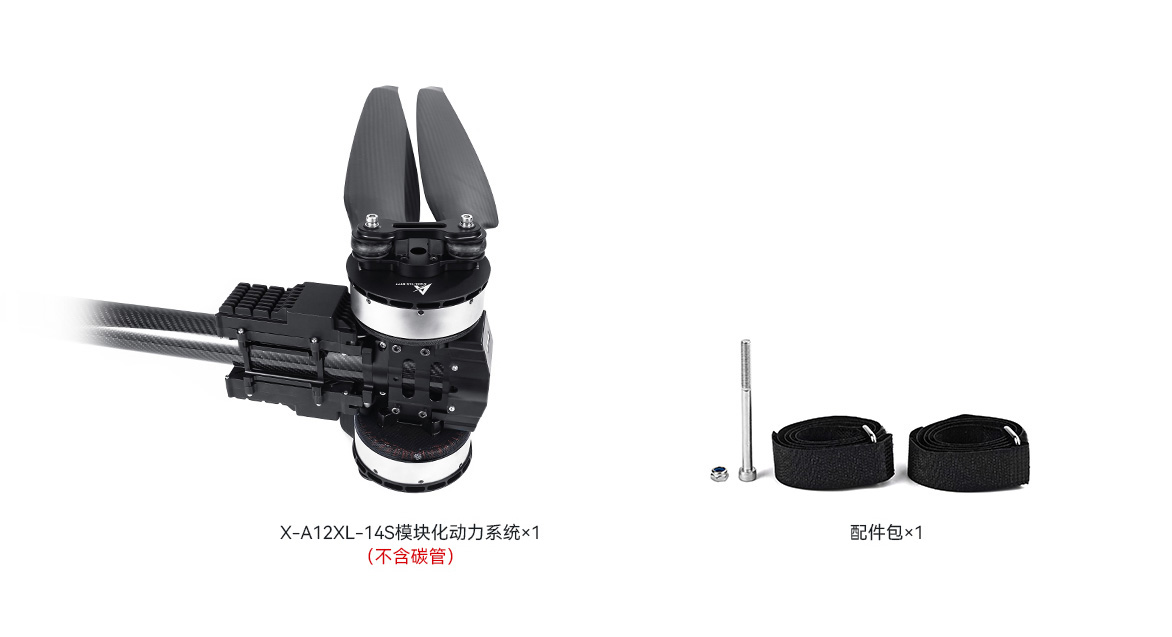

| 套装配置 | X-A12XL-14S (电机)+14S FOC 200A (电调)+PFZ4918P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 12~14S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 30~35kg | 整机含引线重量 | 5170g±2%(含桨叶) |
| 额定拉力力效 | 7.7g/W (32kg) | 防护等级 | IPX6 |
| 最大拉力 | 74.9kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*22mm | KV | 77 |
| 电调参数 | |||
| 油门行程范围 | 1060~1840us | 最大电压 | 61V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流 (短时持续) | 200A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | PFZ4918P (碳纤折叠桨) | 长度 | 49英寸(1244.6mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| X-A12XL KV77 + 14S FOC 200A + PFZ4918P | 47.93 | 30 | 8.33 | 6240 | 82.1 | 15.6 | 80 (环境温度:25℃) | |
| 47.82 | 35 | 16.32 | 10240 | 87.3 | 13.1 | |||
| 47.63 | 40 | 28.72 | 14980 | 88.3 | 11.0 | |||
| 47.41 | 45 | 44.36 | 18870 | 90.6 | 9.0 | |||
| 47.13 | 50 | 66.77 | 26110 | 87.5 | 8.3 | |||
| 46.86 | 55 | 90.17 | 32230 | 90.8 | 7.6 | |||
| 46.47 | 60 | 120.20 | 38390 | 90.1 | 6.9 | |||
| 45.94 | 65 | 155.36 | 45400 | 89.0 | 6.4 | |||
| 45.31 | 70 | 195.12 | 51450 | 87.3 | 5.8 | |||
| 44.64 | 75 | 244.41 | 57810 | 84.3 | 5.3 | |||
| 44.38 | 80 | 280.52 | 61600 | 81.1 | 4.9 | |||
| 44.22 | 85 | 285.86 | 61950 | 82.0 | 4.9 | |||
| 44.26 | 90 | 285.67 | 61940 | 81.6 | 4.9 | |||
| 44.36 | 95 | 287.32 | 61370 | 80.7 | 4.8 | |||
| 44.30 | 100 | 286.47 | 61100 | 80.7 | 4.8 | |||
| 注意：电机温度为80%油门下电机运行2分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| X-A12XL KV77 + 14S FOC 200A + PFZ4918P | 60.15 | 30 | 6.55 | 6440 | 87.9 | 16.3 | 90 (环境温度:25℃) | |
| 60.02 | 35 | 12.38 | 10180 | 87.1 | 13.7 | |||
| 59.93 | 40 | 22.83 | 15320 | 88.6 | 11.2 | |||
| 59.79 | 45 | 35.50 | 20720 | 90.5 | 9.8 | |||
| 59.54 | 50 | 51.76 | 26500 | 90.9 | 8.6 | |||
| 59.26 | 55 | 71.50 | 32710 | 91.0 | 7.7 | |||
| 58.95 | 60 | 94.75 | 38910 | 89.8 | 7.0 | |||
| 58.56 | 65 | 121.75 | 46160 | 88.3 | 6.5 | |||
| 58.10 | 70 | 152.72 | 52200 | 87.2 | 5.9 | |||
| 57.62 | 75 | 186.62 | 58830 | 85.6 | 5.5 | |||
| 57.05 | 80 | 225.97 | 65160 | 83.5 | 5.1 | |||
| 56.40 | 85 | 269.23 | 71010 | 81.0 | 4.7 | |||
| 55.50 | 90 | 310.22 | 74910 | 77.0 | 4.4 | |||
| 55.69 | 95 | 309.85 | 74240 | 76.4 | 4.3 | |||
| 55.67 | 100 | 311.98 | 73720 | 75.4 | 4.2 | |||
| 注意：电机温度为80%油门下电机运行2分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
