Name: MN505-S KV380
Brand: LIGPOWER
SKU: AWD01010040
Price: 689.00 CNY
Availability: InStock

相关搭配

详细信息
技术参数

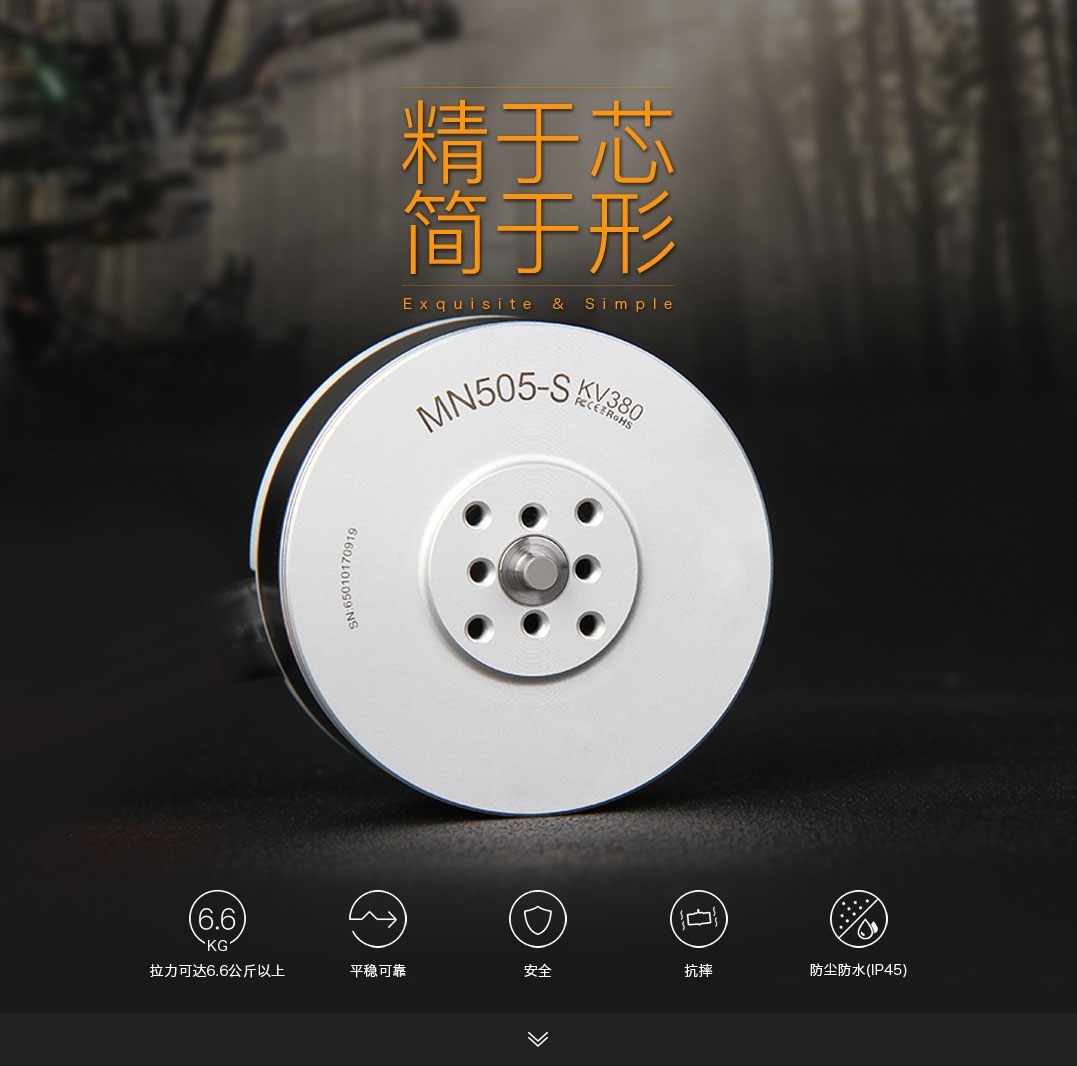

MN505-S KV380 拉力达6.6kg，IP45防尘防水

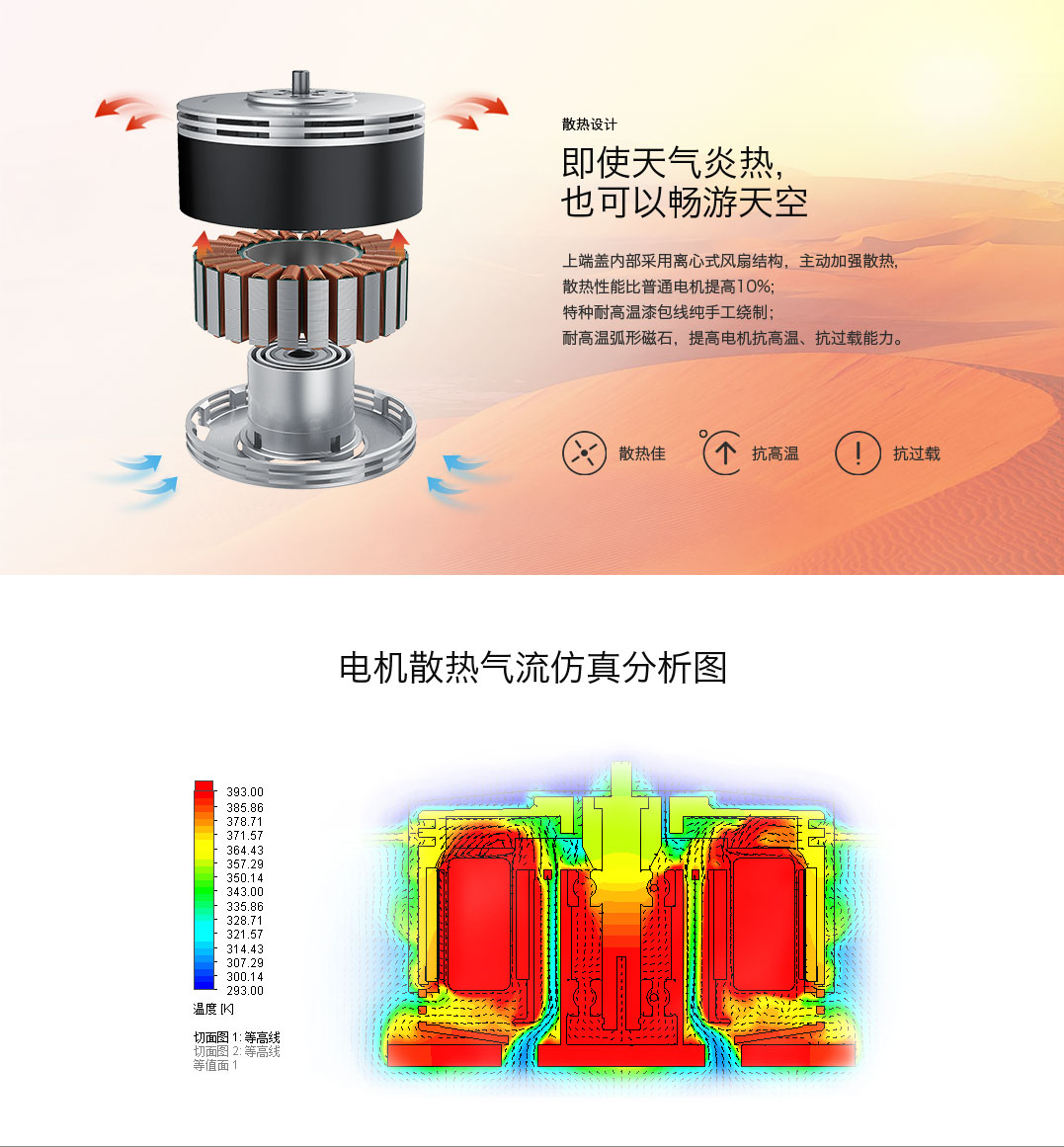

MN505-S KV380 高效散热

MN505-S KV380 IP45防尘防水，防腐蚀

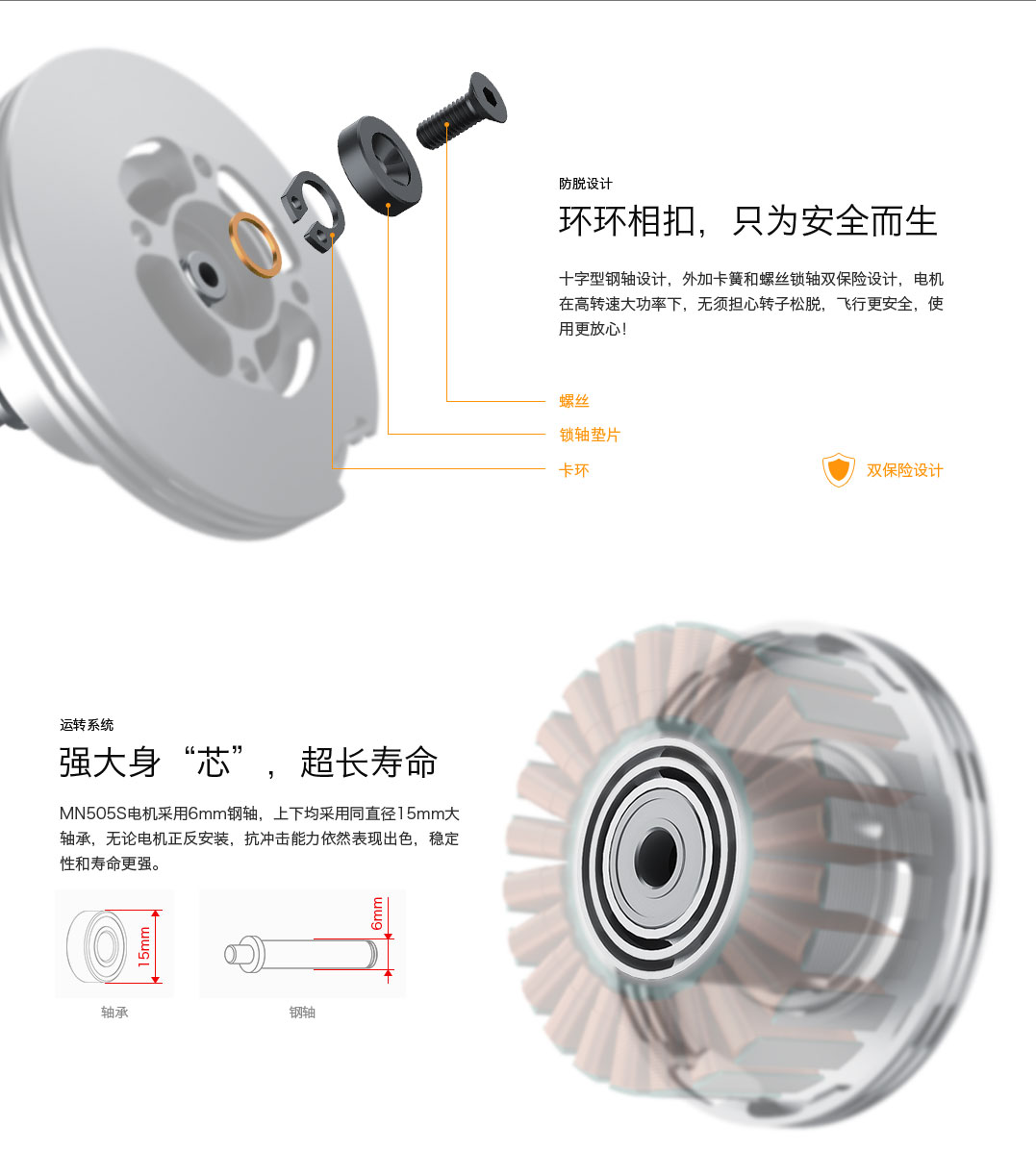

MN505-S KV380 双保险设计，动力大，长寿命

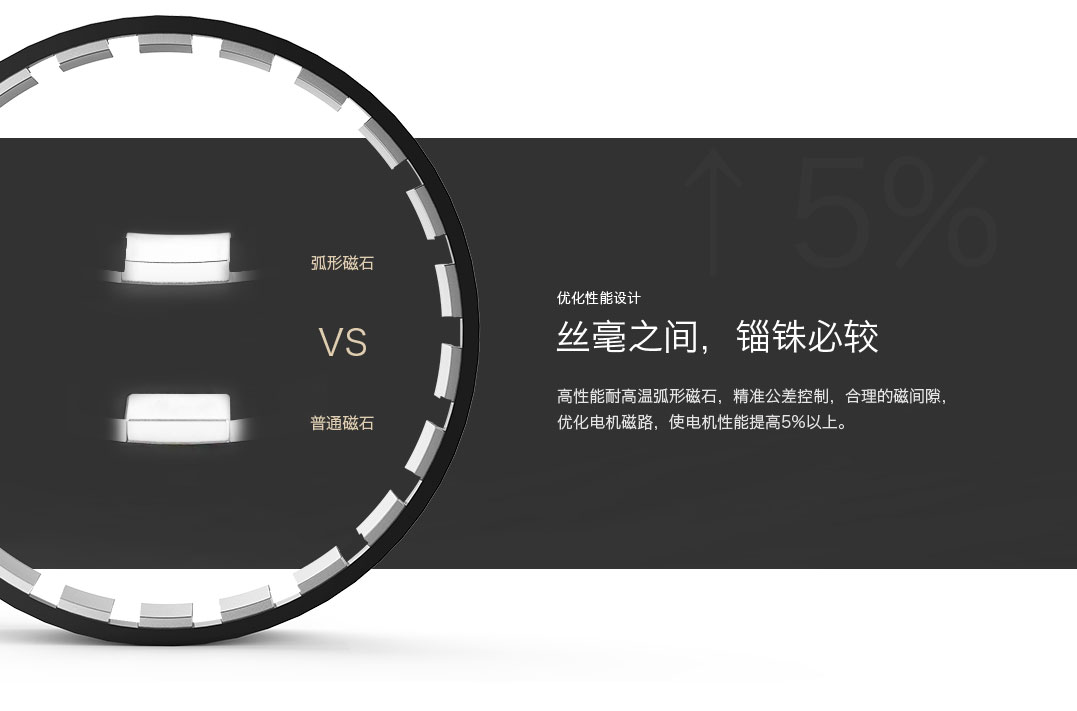

MN505-S KV380 优化电机磁路，使电机性能提高5%以上

MN505-S KV380 应用领域

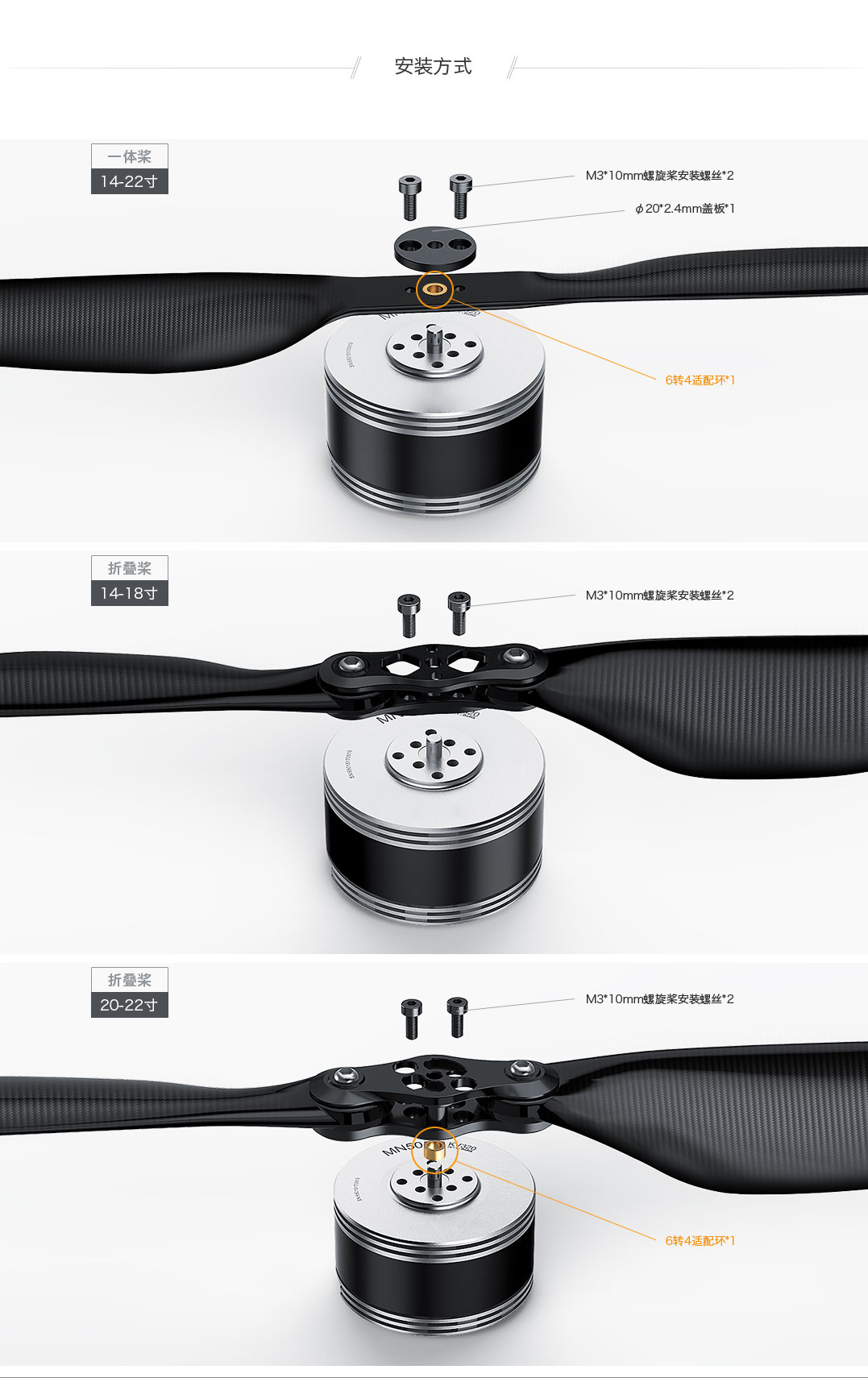

MN505-S KV380 一体桨，折叠桨安装方式

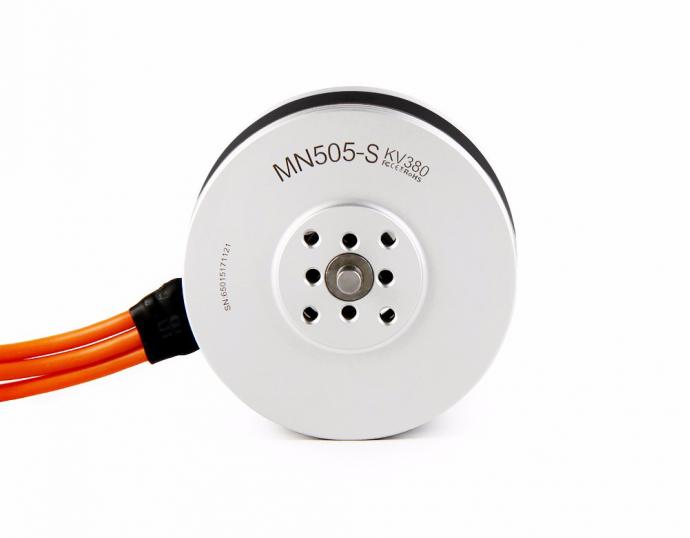

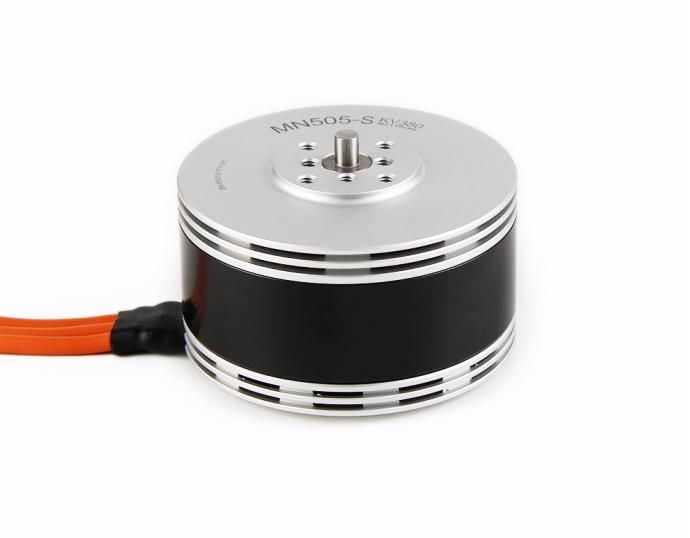

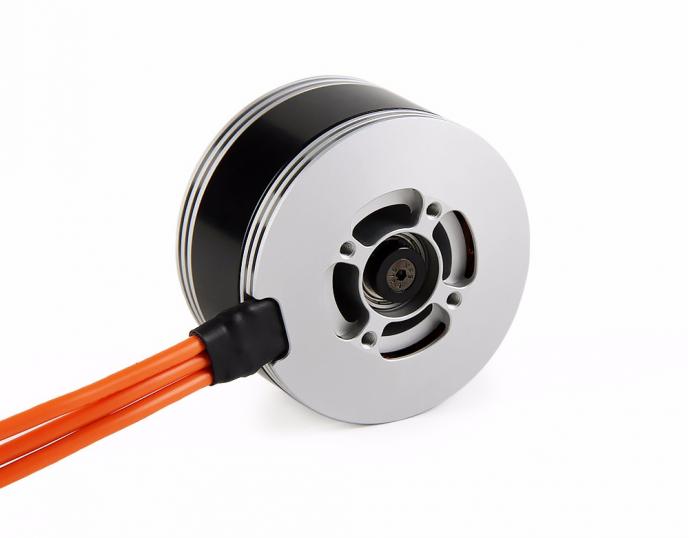

MN505-S KV380 实拍图

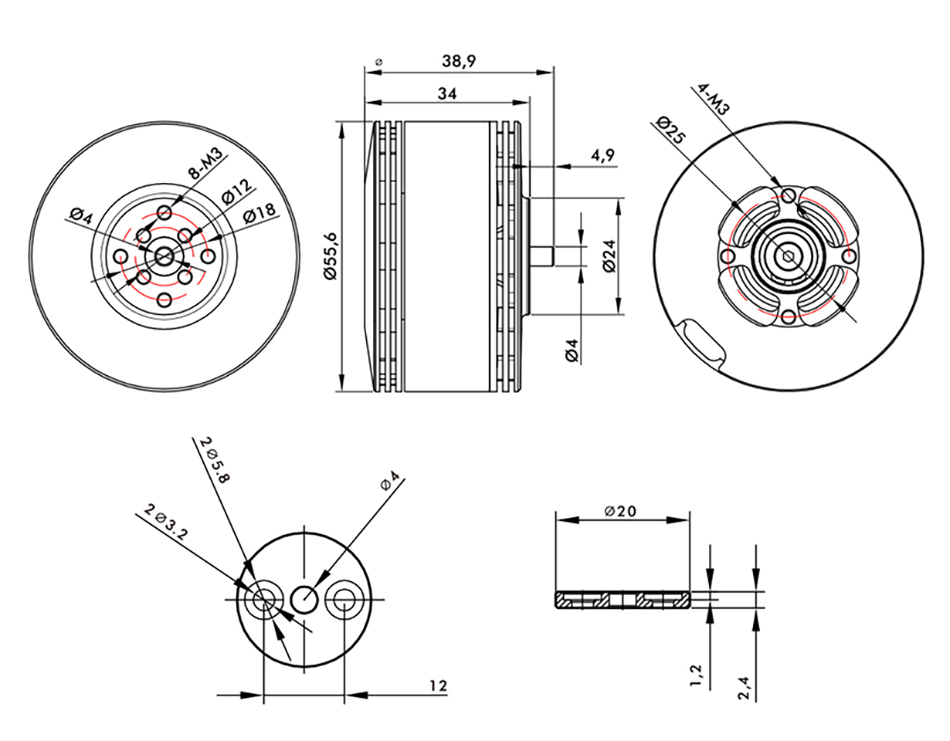

工程图

基础参数

电机外观尺寸	Φ55.6*38.9mm	漆包线绝缘等级	耐220℃高温 C级
定子	进口矽钢片，防锈处理，耐150℃高温涂敷	线圈绝缘测试	500V耐压测试
槽级数	24N28P	离心式散热方式	YES
电机轴径	IN：6mm，OUT：4mm	转子动平衡标准	≤5Mg
轴承型号	进口 696ZZ轴承	电机整体动平衡标准	≤10Mg
磁铁等级	耐180℃高温	防尘防水等级	IP45
硅胶线规格	16AWG*150mm

KV值	320	工作额定电压（Lipo）	6S
空载电流（18V）	1.8A	电调推荐	FLAME 60A 12S
最大电流（180s）	55A	螺旋桨推荐	20-22寸
最大功率（180s）	1300W	电机重量 (含线)	225g
相间内阻	38mΩ	包装重量	400g

KV值	380	工作额定电压（Lipo）	6S
空载电流（15V）	2.0A	电调推荐	FLAME 60A 12S
最大电流（180s）	50A	螺旋桨推荐	17-18寸
最大功率（180s）	1200W	电机重量 (含线)	225g
相间内阻	28mΩ	包装重量	400g

测试参数

型号	螺旋桨	油门	电压 (V)	拉力 (g)	扭矩 (N*m)	电流 (A)	转速	功率 (W)	力效 (g/W)	电机温度 (℃)
MN505S KV320	LIGPOWER P20*6	40%	24.08	1068	0.16	4.10	2729	99	10.83	65.3 (环境温度: 9.5℃)
		42%	24.07	1151	0.17	4.50	2828	109	10.59
		44%	24.08	1264	0.20	5.10	2947	122	10.36
		46%	24.07	1357	0.22	5.60	3069	135	10.03
		48%	24.07	1454	0.24	6.10	3189	148	9.83
		50%	24.07	1543	0.26	6.80	3286	164	9.42
		52%	24.06	1666	0.29	7.50	3410	181	9.19
		54%	24.06	1804	0.32	8.40	3559	201	8.97
		56%	24.05	1975	0.35	9.30	3705	224	8.82
		58%	24.06	2082	0.38	10.10	3818	242	8.60
		60%	24.05	2178	0.41	11.00	3938	264	8.24
		62%	24.05	2311	0.44	12.00	4050	289	8.00
		64%	24.05	2486	0.47	13.00	4151	313	7.96
		66%	24.04	2659	0.51	14.20	4308	342	7.77
		68%	24.04	2765	0.53	15.30	4407	367	7.53
		70%	24.03	2921	0.57	16.30	4611	393	7.44
		75%	24.02	3376	0.65	19.40	4973	466	7.25
		80%	24.01	3767	0.73	22.70	5230	544	6.92
		90%	23.99	4514	0.91	29.70	5698	713	6.33
		100%	23.96	5372	1.10	38.50	6276	921	5.83
MN505S KV320	LIGPOWER P22*6.6	40%	24.01	1424	0.27	5.50	2573	132	10.83	88.5 (环境温度: 9.5℃)
		42%	24.02	1525	0.29	6.10	2668	145	10.49
		44%	24.01	1657	0.33	6.70	2770	162	10.24
		46%	24.01	1788	0.36	7.50	2873	180	9.95
		48%	24.01	1959	0.39	8.30	2990	200	9.79
		50%	24.00	2090	0.43	9.20	3197	221	9.46
		52%	24.00	2267	0.46	10.30	3312	246	9.20
		54%	24.00	2413	0.51	11.40	3439	272	8.86
		56%	24.00	2586	0.55	12.60	3565	301	8.59
		58%	23.99	2799	0.60	14.00	3689	335	8.36
		60%	23.99	2968	0.64	15.20	3790	364	8.15
		62%	23.99	3149	0.69	16.60	3888	398	7.90
		64%	23.98	3298	0.73	17.90	3980	429	7.69
		66%	23.97	3477	0.77	19.30	4071	464	7.50
		68%	23.97	3665	0.81	20.90	4182	500	7.33
		70%	23.96	3843	0.85	22.20	4375	533	7.21
		75%	23.95	4349	0.96	26.70	4623	640	6.80
		80%	23.94	4828	1.08	31.00	4936	743	6.50
		90%	23.90	5747	1.31	41.10	5346	983	5.85
		100%	23.87	6680	1.54	52.40	5625	1249	5.35
MN505S KV380	LIGPOWER P17*5.8	40%	24.02	903	0.40	4.60	3287	110	8.20	66.5 (环境温度: 9.5℃)
		42%	24.01	987	0.42	5.10	3461	123	8.02
		44%	24.01	1076	0.44	5.70	3631	137	7.84
		46%	24.01	1153	0.46	6.30	3770	151	7.64
		48%	24.01	1245	0.48	6.90	3916	165	7.55
		50%	24.00	1386	0.44	7.70	4096	186	7.47
		52%	24.00	1504	0.48	8.60	4255	206	7.31
		54%	24.00	1628	0.48	9.40	4417	225	7.24
		56%	24.00	1745	0.50	10.20	4557	245	7.11
		58%	23.99	1877	0.52	11.20	4715	268	6.99
		60%	23.99	1975	0.55	12.00	4844	287	6.87
		62%	23.98	2122	0.57	13.10	4983	313	6.78
		64%	23.98	2224	0.58	14.10	5136	337	6.60
		66%	23.98	2344	0.61	15.20	5272	364	6.44
		68%	23.97	2481	0.63	16.40	5404	392	6.33
		70%	23.97	2590	0.65	17.40	5527	416	6.22
		75%	23.96	2916	0.71	20.20	5830	484	6.02
		80%	23.95	3176	0.76	23.40	6134	561	5.67
		90%	23.92	3860	0.88	31.00	6726	740	5.21
		100%	23.89	4550	1.01	39.80	7324	950	4.79
MN505S KV380	LIGPOWER P18*6.1	40%	24.02	1071	0.05	5.30	3196	127	8.43	83.5 (环境温度: 9.5℃)
		42%	24.02	1160	0.08	5.90	3335	141	8.22
		44%	24.01	1287	0.10	6.60	3501	158	8.16
		46%	24.00	1414	0.12	7.40	3652	177	7.98
		48%	24.01	1545	0.15	8.20	3813	196	7.89
		50%	24.00	1676	0.18	9.00	3961	216	7.78
		52%	24.00	1843	0.21	10.10	4118	242	7.63
		54%	24.00	1985	0.24	11.20	4303	270	7.36
		56%	23.99	2084	0.27	12.20	4430	293	7.10
		58%	23.98	2216	0.30	13.30	4568	320	6.93
		60%	23.98	2347	0.33	14.50	4707	348	6.75
		62%	23.98	2486	0.36	15.60	4831	375	6.63
		64%	23.97	2645	0.38	16.90	4954	406	6.52
		66%	23.97	2806	0.42	18.30	5073	439	6.40
		68%	23.96	2936	0.45	19.60	5207	471	6.24
		70%	23.96	3091	0.48	21.00	5330	504	6.13
		75%	23.94	3456	0.56	24.50	5595	587	5.89
		80%	23.93	3818	0.66	28.60	5884	685	5.58
		90%	23.90	4606	0.82	37.70	6439	901	5.11
		100%	23.86	5444	1.02	48.80	6975	1163	4.68
注意：电机温度为100%油门下电机运行10分钟的温度。 (以上数据均由2017款测试平台测得，不能与其他型号老数据做横向对比，仅供参考)

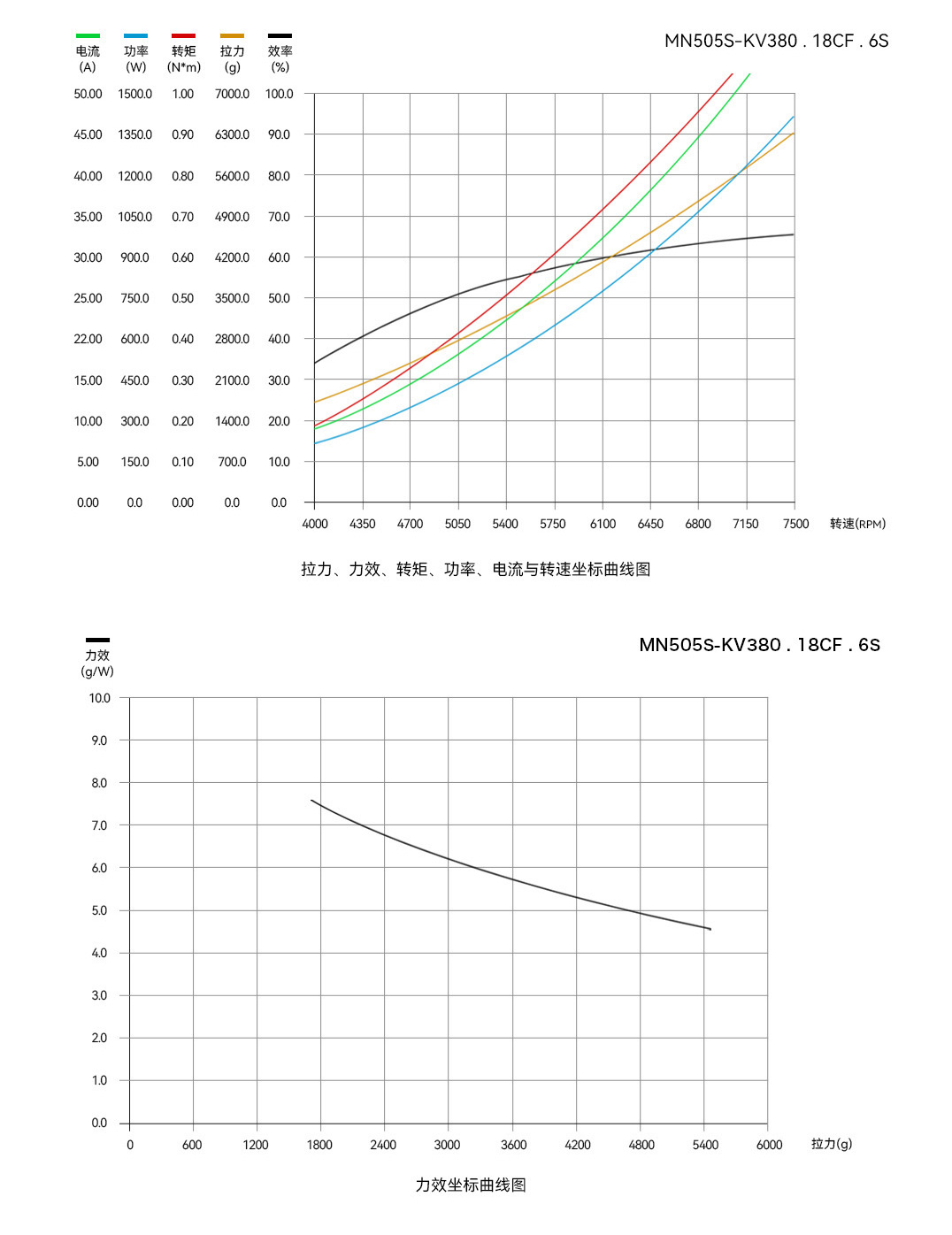

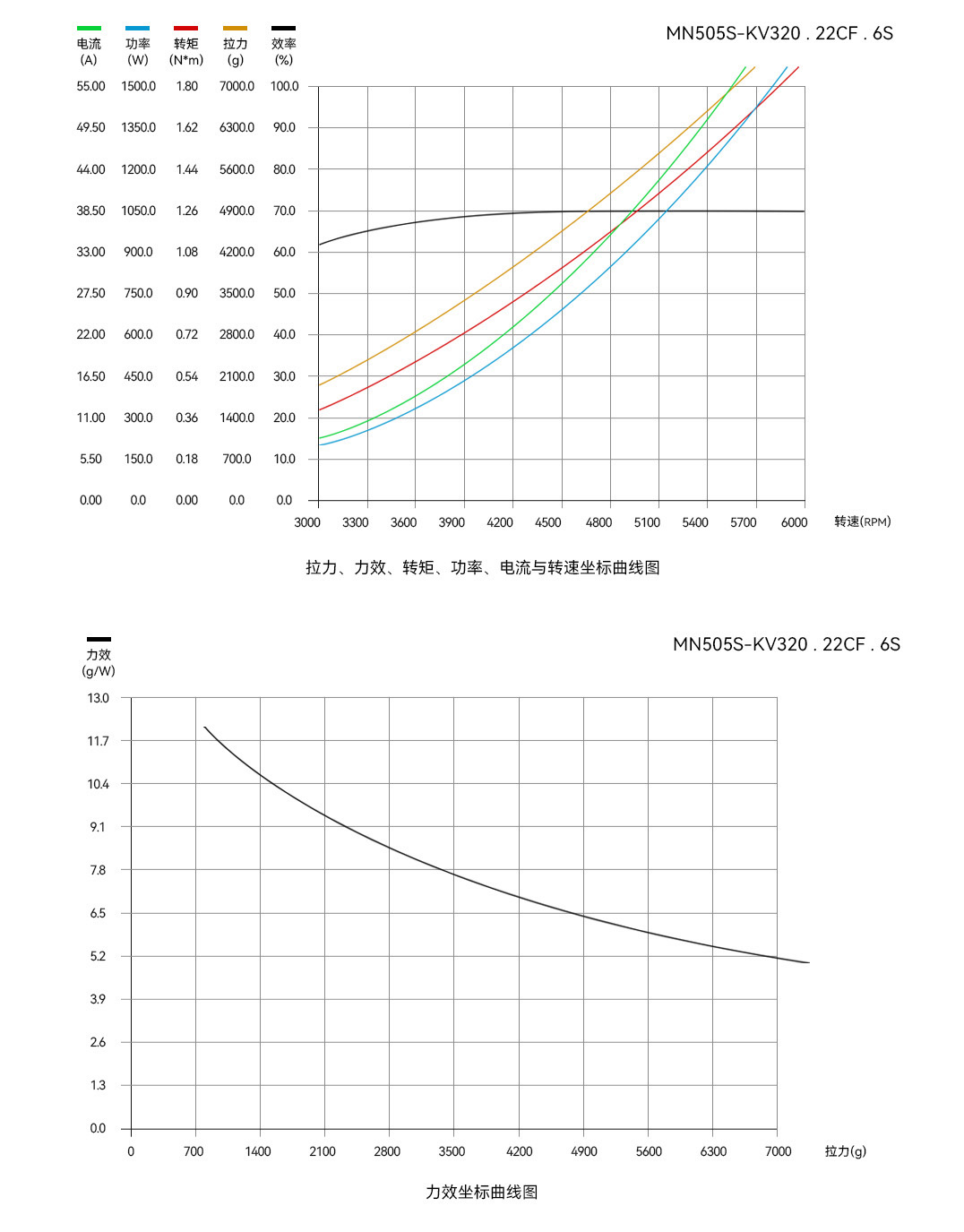

分析图

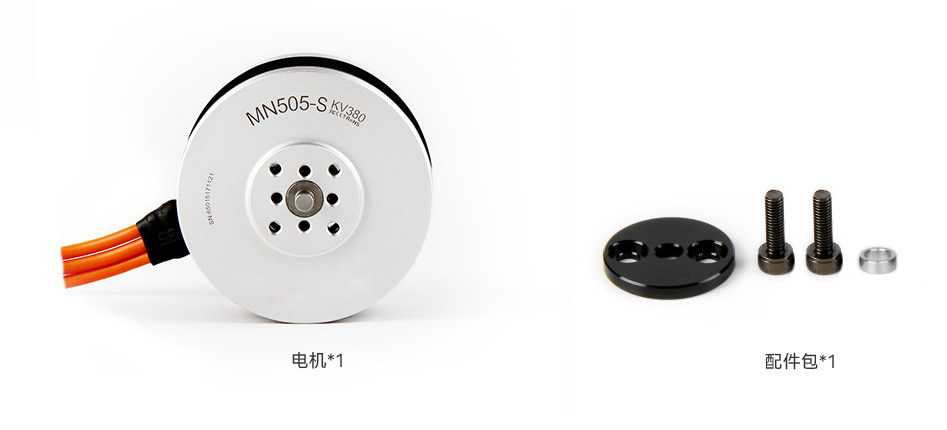

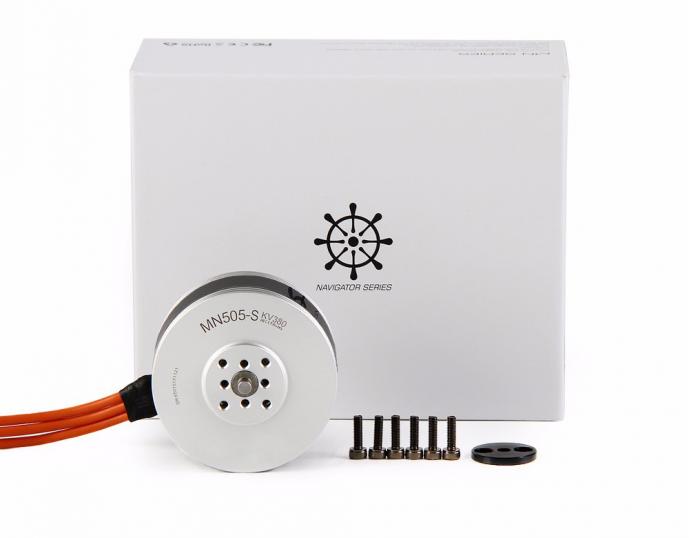

包装清单

MN505S 中文包装清单.jpg

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言：onlinesales@ligpower.com
