Name: AT7224 40CC
Brand: LIGPOWER
SKU: LIGPOWER001094
Price: 1399.00 CNY
Availability: InStock

详细信息
技术参数

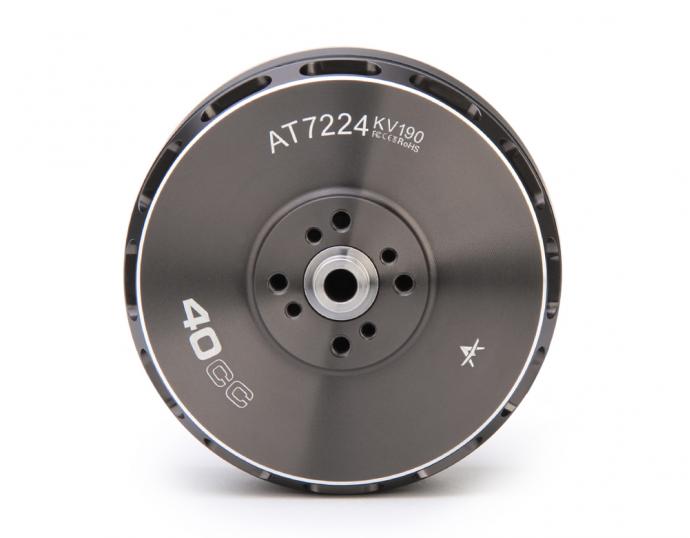

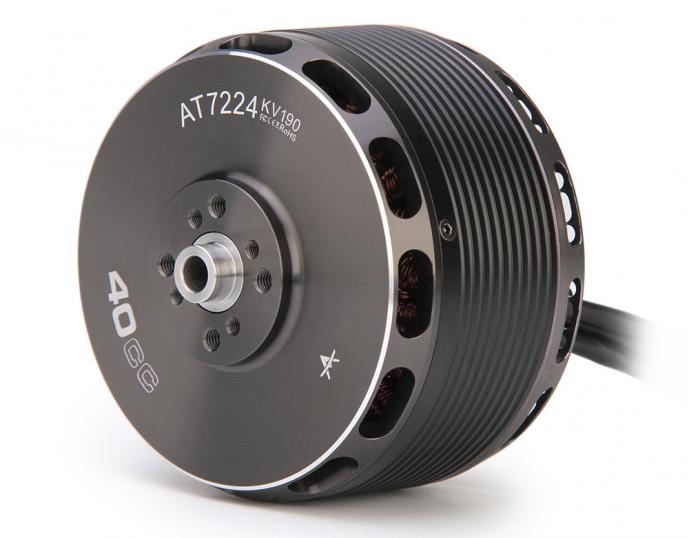

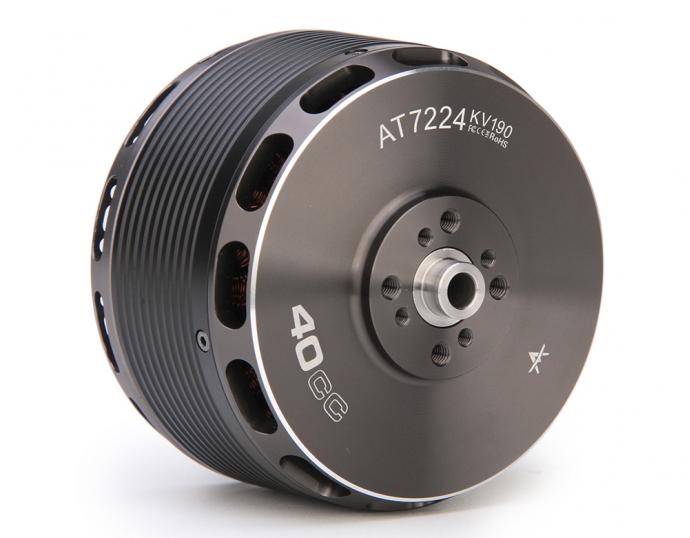

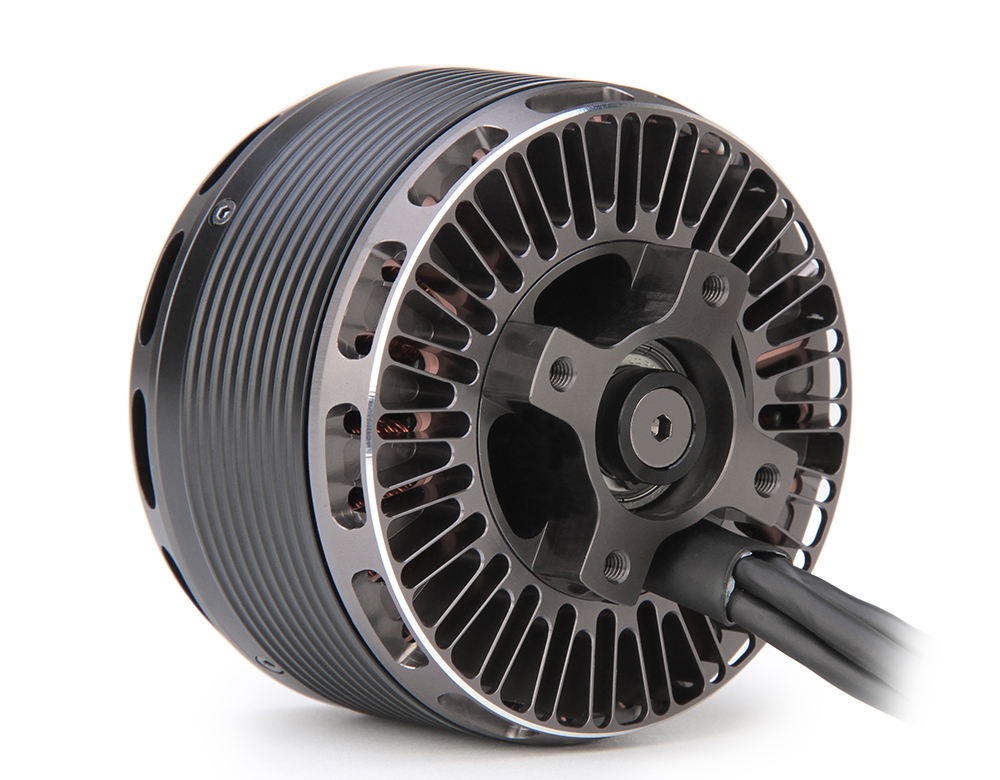

AT7224

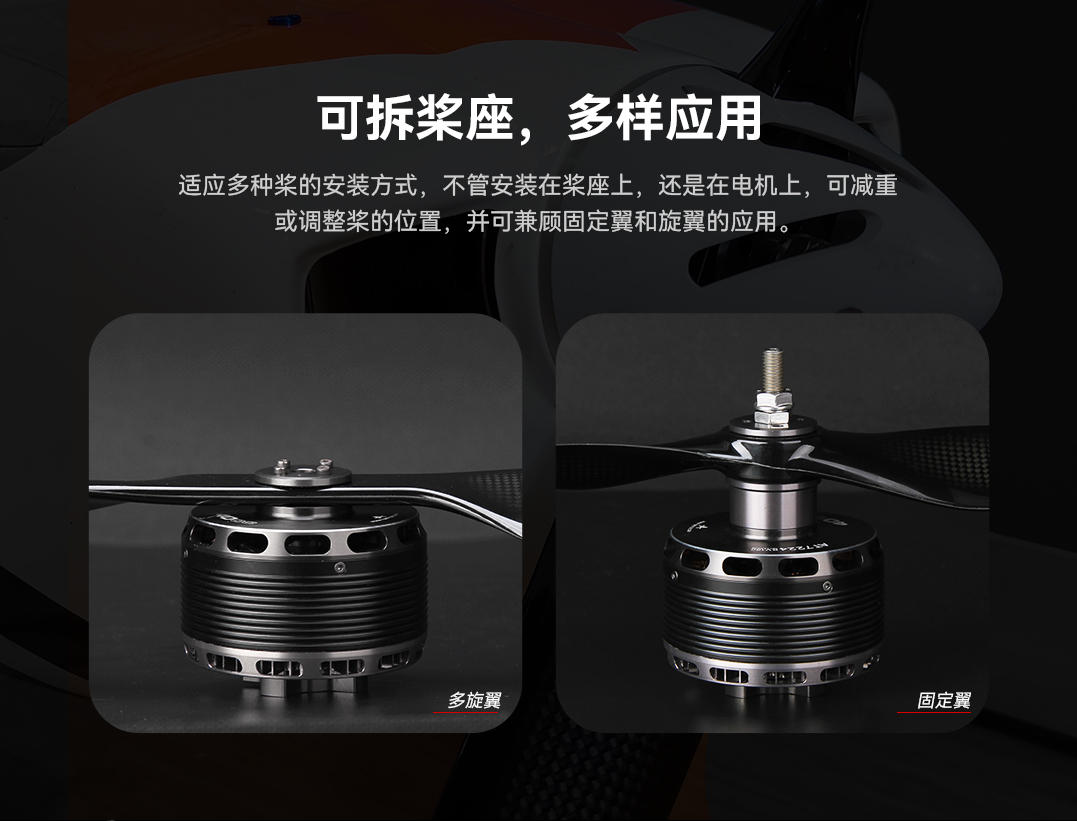

可拆桨座

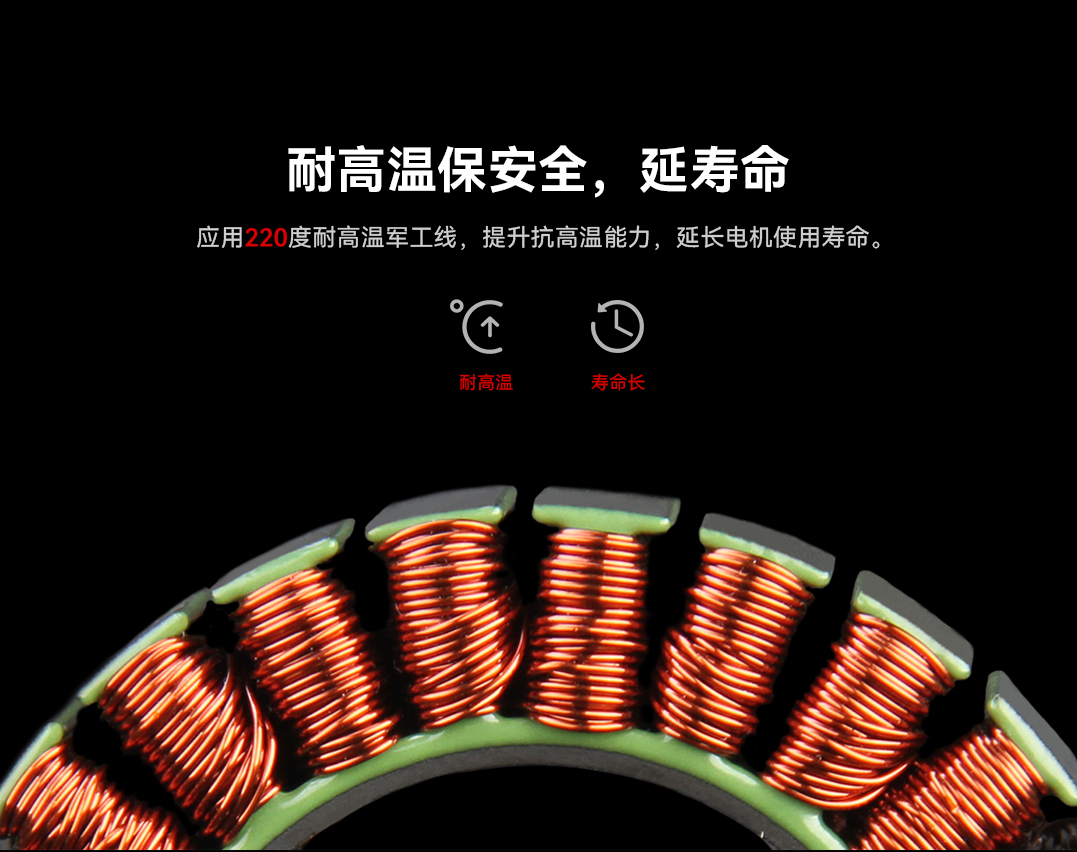

耐高温，寿命长

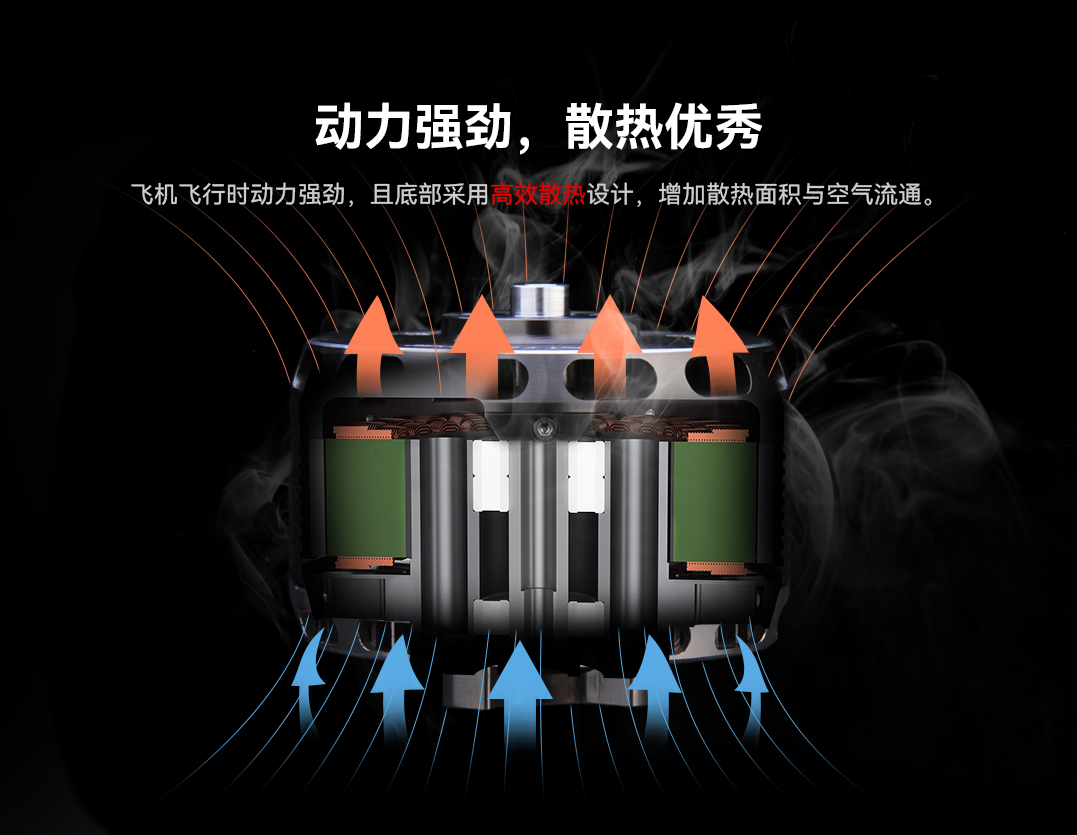

高效散热

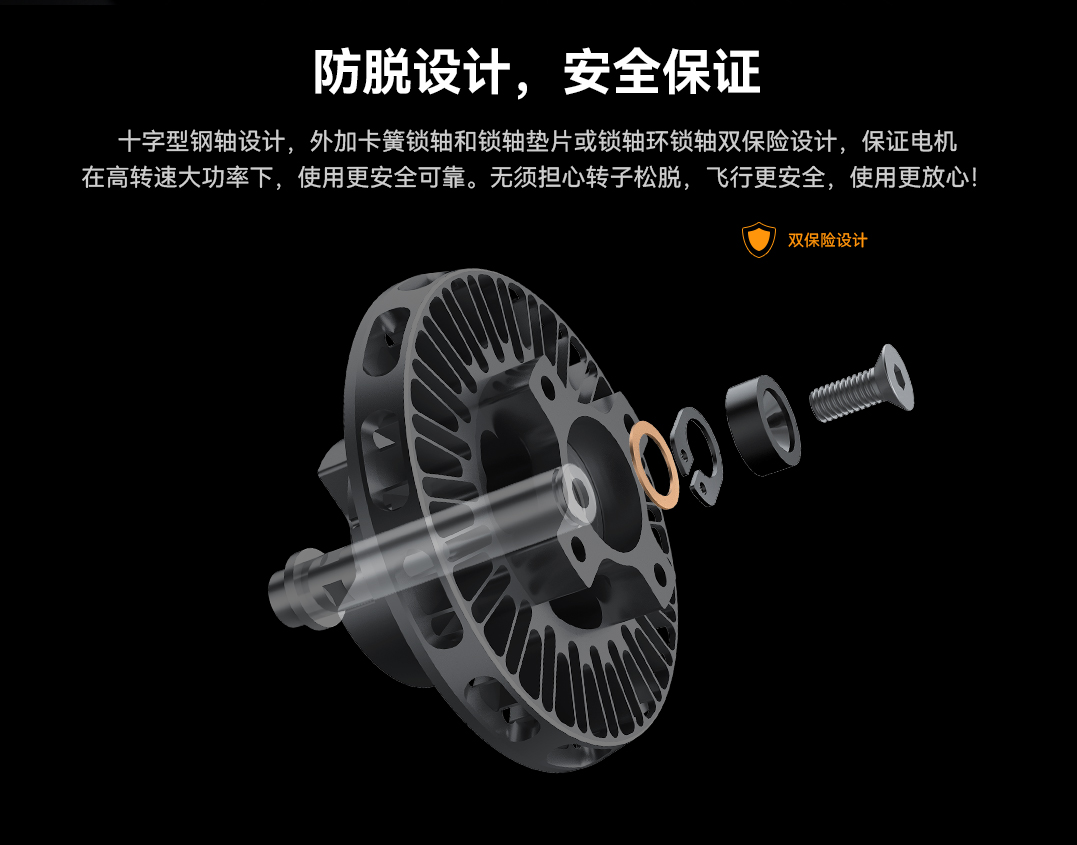

双保险设计，安全保证

更强操控

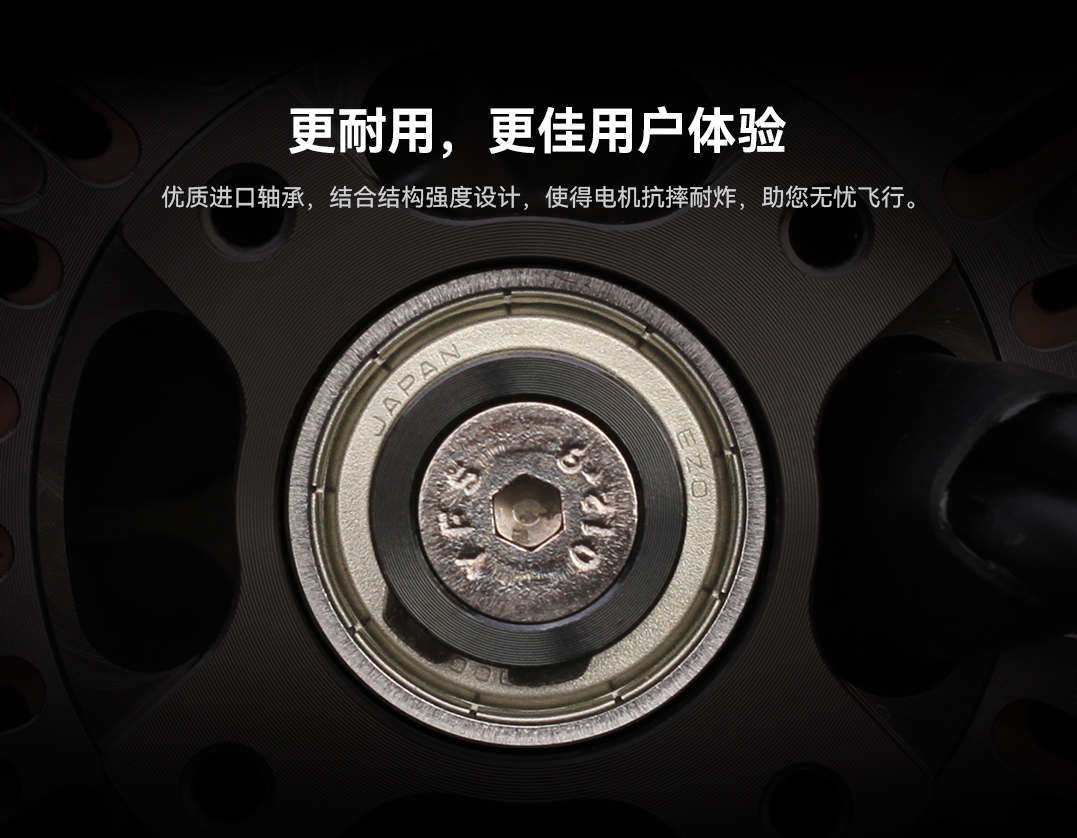

更耐用

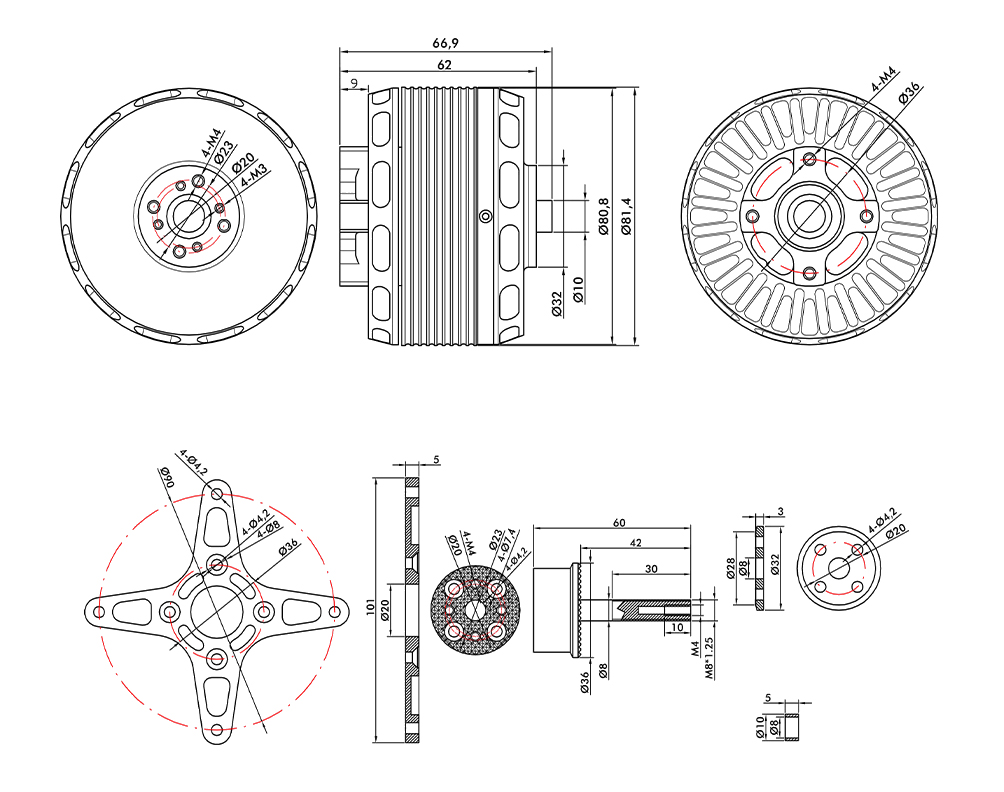

工程图


基础参数

测试型号	长轴KV160	重量(含线)	780g
电机尺寸	Φ81.4*66.9mm	相间内阻	24mΩ
引线规格	漆包线 100mm	槽极	24N22P
轴径	IN：10mm OUT：10mm	工作额定电压(Lipo)	10-12S
空载电流(10V)	3.1A	最大电流(180s)	105A
最大功率(180s)	4800W/12S

测试型号	长轴KV190	重量(含线)	780g
电机尺寸	Φ81.4*66.9mm	相间内阻	16mΩ
引线规格	漆包线 100mm	槽极	24N22P
轴径	IN：10mm OUT：10mm	工作额定电压(Lipo)	10-12S
空载电流(10V)	3.5A	最大电流(180s)	135A
最大功率(180s)	6000W/12S

测试参数

型号	桨	油门点	电压 (V)	电流 (A)	功率 (W)	转速	扭矩 (N*m)	拉力 (g)	力效 (G/W)	电机温度 (℃)
AT7224 KV160	21*10	40%	44.31	4.80	212.87	2893	0.539	1766	8.30	80 (环境温度: /)
		45%	44.27	6.25	276.86	3225	0.624	2212	7.99
		50%	44.22	8.79	388.73	3629	0.795	2814	7.25
		55%	44.16	11.35	501.16	4000	0.965	3429	6.84
		60%	44.11	13.79	608.49	4326	1.146	4022	6.61
		65%	44.04	16.93	745.62	4639	1.293	4622	6.20
		70%	43.95	20.86	916.88	4988	1.501	5365	5.85
		75%	43.83	26.42	1158.06	5373	1.773	6280	5.42
		80%	43.71	32.04	1400.68	5745	2.061	7144	5.10
		90%	43.46	44.15	1918.79	6360	2.592	8933	4.66
		100%	43.16	58.20	2511.99	6896	3.114	10676	4.25
	21*10	40%	47.93	5.34	255.98	3105	0.597	2045	7.99	/
		45%	47.89	6.96	333.46	3434	0.704	2501	7.50
		50%	47.83	9.69	463.32	3876	0.896	3196	6.90
		55%	47.73	13.03	621.96	4291	1.121	3935	6.33
		60%	47.71	15.53	741.01	4633	1.280	4539	6.13
		65%	47.64	18.81	896.24	4960	1.464	5209	5.81
		70%	47.56	23.04	1095.60	5339	1.732	6096	5.56
		75%	47.37	31.09	1472.55	5816	2.125	7315	4.97
		80%	47.25	36.56	1727.56	6144	2.395	8247	4.77
		90%	46.95	50.68	2379.68	6789	2.998	10299	4.33
		100%	46.51	71.24	3313.26	7109	3.711	12494	3.77
	22*10	40%	44.41	5.70	253.30	2850	0.635	2071	8.18	88 (环境温度: /)
		45%	44.37	7.49	332.34	3183	0.809	2608	7.85
		50%	44.30	10.25	454.21	3580	1.022	3269	7.20
		55%	44.23	13.82	611.41	3967	1.215	4002	6.55
		60%	44.15	17.18	758.35	4291	1.425	4723	6.23
		65%	44.10	20.38	898.65	4591	1.631	5427	6.04
		70%	43.97	26.02	1144.24	4934	1.923	6373	5.57
		75%	43.85	32.03	1404.60	5312	2.209	7432	5.29
		80%	43.70	39.36	1720.07	5669	2.627	8549	4.97
		90%	43.39	54.11	2347.54	6261	3.240	10526	4.48
		100%	43.05	70.38	3029.80	6780	3.864	12496	4.12
	22*10	40%	47.99	6.29	301.96	3057	0.732	2426	8.03	/
		45%	47.96	8.27	396.60	3412	0.928	2997	7.56
		50%	47.86	11.62	556.40	3831	1.138	3770	6.78
		55%	47.80	15.20	726.46	4237	1.372	4613	6.35
		60%	47.72	18.93	903.28	4585	1.623	5446	6.03
		65%	47.64	23.17	1103.76	4909	1.903	6315	5.72
		70%	47.50	29.04	1379.32	5278	2.178	7317	5.31
		75%	47.32	38.04	1800.27	5747	2.716	8753	4.86
		80%	47.17	45.06	2125.28	6063	3.013	9742	4.58
		90%	46.83	61.51	2880.40	6678	3.723	12037	4.18
		100%	46.42	81.47	3781.47	7213	4.499	14447	3.82
	23*10	40%	37.07	4.85	179.66	2404	0.462	1631	9.08	78 (环境温度: /)
		45%	37.02	6.54	242.14	2685	0.585	2052	8.48
		50%	36.96	9.11	336.65	3038	0.769	2642	7.85
		55%	36.89	12.16	448.81	3349	0.961	3262	7.27
		60%	36.83	15.32	564.24	3617	1.110	3832	6.79
		65%	36.78	18.07	664.53	3889	1.284	4471	6.73
		70%	36.70	22.32	819.19	4174	1.499	5225	6.38
		75%	36.57	27.90	1020.42	4475	1.739	6058	5.94
		80%	36.48	32.61	1189.50	4732	1.954	6810	5.72
		90%	36.22	45.16	1635.72	5231	2.439	8469	5.18
		100%	35.90	60.17	2160.31	5722	2.880	10050	4.65
	23*10	40%	42.00	5.81	243.81	2691	0.603	2016	8.27	/
		45%	41.95	7.64	320.56	3000	0.754	2542	7.93
		50%	41.87	10.82	452.90	3383	0.959	3269	7.22
		55%	41.80	14.73	615.52	3738	1.166	4019	6.53
		60%	41.72	18.23	760.66	4044	1.387	4821	6.34
		65%	41.64	22.10	920.32	4322	1.622	5609	6.10
		70%	41.53	27.22	1130.31	4648	1.888	6460	5.72
		75%	41.41	33.49	1386.94	4979	2.176	7520	5.42
		80%	41.26	40.27	1661.69	5261	2.458	8508	5.12
90%		40.92	57.16	2338.69	5858	3.045	10599	4.53
100%		40.56	74.08	3004.27	6335	3.587	12486	4.16
23*10	40%	44.24	6.26	276.99	2816	0.678	2252	8.13	86 (环境温度: /)
	45%	44.19	8.38	370.42	3139	0.844	2845	7.68
	50%	44.13	11.56	510.31	3531	1.074	3628	7.11
	55%	44.03	15.77	694.46	3904	1.332	4481	6.45
	60%	43.96	19.48	856.35	4223	1.560	5292	6.18
	65%	43.86	23.88	1047.27	4528	1.782	6082	5.81
	70%	43.73	29.77	1301.86	4857	2.071	7066	5.43
	75%	43.60	36.62	1596.54	5209	2.383	8176	5.12
	80%	43.42	45.32	1967.73	5551	2.717	9386	4.77
	90%	43.08	61.82	2663.09	6121	3.306	11502	4.32
	100%	42.69	80.29	3427.47	6620	3.893	13628	3.98
23*10	40%	47.87	7.06	338.01	3017	0.803	2627	7.77	/
	45%	47.82	9.31	445.30	3356	0.982	3303	7.42
	50%	47.73	13.36	637.77	3770	1.263	4227	6.63
	55%	47.63	17.84	849.98	4161	1.565	5234	6.16
	60%	47.54	22.28	1059.42	4501	1.835	6196	5.85
	65%	47.44	26.97	1279.61	4821	2.089	7098	5.55
	70%	47.32	33.44	1582.04	5181	2.397	8181	5.17
	75%	47.07	44.46	2092.95	5622	2.829	9776	4.67
	80%	46.93	51.86	2433.90	5924	3.145	10876	4.47
	90%	46.52	71.24	3313.98	6511	3.845	13337	4.02
	100%	46.05	93.17	4290.46	7028	4.524	15732	3.67
24*10	40%	36.93	5.21	192.58	2386	0.570	1862	9.67	74 (环境温度: /)
	45%	36.89	6.92	255.28	2664	0.681	2302	9.02
	50%	36.84	9.64	355.22	3015	0.873	2934	8.26
	55%	36.74	13.30	488.44	3326	1.033	3780	7.74
	60%	36.70	16.06	589.29	3596	1.193	4344	7.37
	65%	36.62	19.43	711.53	3858	1.352	4885	6.87
	70%	36.52	24.25	885.55	4148	1.592	5768	6.51
	75%	36.40	29.96	1090.57	4437	1.924	6881	6.31
	80%	36.29	35.28	1280.42	4692	2.201	7698	6.01
	90%	36.02	48.54	1748.45	5181	2.844	9416	5.39
	100%	35.66	65.48	2335.30	5638	3.170	11213	4.80
24*10	40%	41.92	6.22	260.94	2669	0.670	2305	8.84	/
	45%	41.88	8.24	345.20	2974	0.836	2861	8.29
	50%	41.80	11.85	495.18	3358	1.052	3835	7.75
	55%	41.69	16.69	695.92	3706	1.255	4654	6.69
	60%	41.63	19.73	821.19	4013	1.489	5499	6.70
	65%	41.55	23.65	982.63	4301	1.806	6395	6.51
	70%	41.43	29.46	1220.57	4610	2.118	7433	6.09
	75%	41.27	36.74	1516.18	4941	2.505	8536	5.63
	80%	41.13	43.86	1804.14	5214	2.847	9557	5.30
	90%	40.74	62.47	2544.92	5789	3.372	11807	4.64
	100%	40.37	80.20	3237.87	6253	4.009	13916	4.30
24*10	40%	44.34	6.77	300.20	2807	0.740	2613	8.70	87 (环境温度: /)
	45%	44.29	8.94	395.88	3127	0.944	3245	8.20
	50%	44.21	12.58	556.16	3525	1.212	4090	7.36
	55%	44.11	17.25	760.67	3891	1.472	5007	6.58
	60%	44.03	21.25	935.48	4212	1.654	6050	6.47
	65%	43.94	25.61	1125.34	4504	2.027	7004	6.22
	70%	43.80	32.06	1404.22	4834	2.404	8133	5.79
	75%	43.63	40.20	1753.94	5179	2.782	9373	5.34
	80%	43.42	50.11	2176.02	5508	2.915	10542	4.84
	90%	43.05	68.04	2928.99	6063	3.795	12990	4.43
	100%	42.61	88.56	3773.52	6529	4.475	15404	4.08
24*10	40%	47.89	7.54	361.11	2999	0.868	2966	8.21	/
	45%	47.84	9.91	474.10	3342	1.020	3817	8.05
	50%	47.73	14.38	686.33	3750	1.305	4762	6.94
	55%	47.64	19.08	908.85	4140	1.587	5961	6.56
	60%	47.53	24.19	1149.86	4493	2.032	7061	6.14
	65%	47.43	29.23	1386.23	4797	2.337	8049	5.81
	70%	47.26	36.77	1737.59	5144	2.697	9239	5.32
	75%	47.03	48.38	2275.34	5581	3.058	10855	4.77
	80%	46.85	56.71	2657.00	5864	3.529	12134	4.57
	90%	46.41	77.55	3599.39	6434	4.378	14926	4.15
	100%	45.90	101.25	4647.79	6921	5.246	17536	3.77
注意：电机温度为100%油门下电机运行3分钟的温度。 (以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考)
AT7224 KV190	21*10	40%	36.90	7.54	278.41	3162	0.645	2148	7.72	87 (环境温度: /)
		45%	36.84	10.48	386.22	3575	0.828	2772	7.18
		50%	36.75	14.53	534.06	3986	1.011	3459	6.48
		55%	36.67	18.01	660.49	4354	1.183	4099	6.21
		60%	36.61	21.71	794.80	4680	1.356	4739	5.96
		65%	36.49	27.03	986.48	5052	1.589	5528	5.60
		70%	36.30	35.99	1306.15	5516	1.924	6586	5.04
		75%	36.16	42.40	1533.50	5847	2.190	7429	4.84
		80%	36.00	50.29	1810.43	6169	2.461	8348	4.61
		90%	35.61	68.35	2433.99	6769	2.996	10188	4.19
		100%	35.54	71.61	2544.87	6852	3.101	10555	4.15
	21*10	40%	41.90	8.73	365.80	3530	0.711	2643	7.22	/
		45%	41.82	12.20	510.38	3997	0.911	3354	6.57
		50%	41.72	16.67	695.60	4452	1.154	4235	6.09
		55%	41.61	21.62	899.70	4853	1.406	5109	5.68
		60%	41.52	26.05	1081.48	5215	1.641	5859	5.42
		65%	41.33	35.26	1457.21	5744	2.026	7152	4.91
		70%	41.16	43.60	1794.42	6157	2.357	8283	4.62
		75%	40.97	52.10	2134.43	6509	2.665	9323	4.37
		80%	40.79	61.22	2497.16	6850	2.990	10416	4.17
		90%	40.29	83.86	3379.02	7512	3.645	12569	3.72
		100%	40.19	87.85	3530.50	7609	3.760	12867	3.64
	21*10	40%	44.31	7.87	348.64	3468	0.663	2471	7.09	91 (环境温度: /)
		45%	44.25	10.41	460.69	3856	0.838	3097	6.72
		50%	44.16	14.21	627.64	4306	1.061	3912	6.23
		55%	44.07	19.02	838.29	4752	1.323	4841	5.78
		60%	43.96	23.43	1030.26	5125	1.566	5591	5.43
		65%	43.83	30.49	1336.32	5598	1.908	6693	5.01
		70%	43.69	37.74	1648.70	6001	2.234	7782	4.72
		75%	43.48	46.51	2022.36	6404	2.554	8891	4.40
		80%	43.31	54.84	2375.19	6735	2.873	10010	4.21
		90%	42.88	75.03	3217.30	7394	3.541	12207	3.79
		100%	42.36	98.83	4186.79	7955	4.289	13963	3.34
	21*10	40%	47.88	9.19	440.10	3640	0.754	2859	6.50	/
		45%	47.82	11.89	568.49	4125	0.990	3679	6.47
		50%	47.71	16.23	774.27	4589	1.248	4603	5.95
		55%	47.60	21.80	1037.74	5066	1.558	5610	5.41
		60%	47.45	29.01	1376.61	5590	1.949	6838	4.97
		65%	47.34	34.84	1649.31	5971	2.258	7833	4.75
		70%	47.14	43.71	2060.80	6393	2.626	9113	4.42
		75%	46.94	54.00	2534.39	6817	3.026	10466	4.13
		80%	46.73	63.47	2965.88	7162	3.379	11639	3.92
		90%	46.20	88.09	4070.15	7842	4.194	14145	3.48
		100%	45.56	117.22	5340.63	8385	5.185	15565	2.91
	22*10	40%	36.89	7.12	262.47	2891	0.635	2152	8.20	80 (环境温度: /)
		45%	36.84	9.36	344.93	3224	0.843	2716	7.87
		50%	36.75	13.32	489.32	3606	1.037	3407	6.97
		55%	36.64	17.79	651.65	4000	1.284	4226	6.49
		60%	36.59	21.10	771.85	4319	1.491	4908	6.36
		65%	36.49	25.61	934.40	4614	1.683	5602	6.00
		70%	36.35	31.71	1152.89	4949	1.954	6519	5.66
		75%	36.20	39.56	1431.89	5309	2.298	7567	5.29
		80%	36.01	48.45	1745.00	5657	2.622	8565	4.91
		90%	35.64	66.13	2356.93	6223	3.224	10521	4.46
		100%	35.23	85.35	3006.64	6702	3.778	12378	4.12
	22*10	40%	41.81	8.47	354.23	3231	0.788	2744	7.75	/
		45%	41.75	11.33	472.81	3589	0.951	3362	7.11
		50%	41.65	15.70	653.86	4035	1.218	4257	6.51
		55%	41.54	20.70	859.97	4444	1.487	5193	6.04
		60%	41.43	25.66	1062.94	4798	1.764	6059	5.70
		65%	41.34	30.44	1258.42	5120	2.033	6867	5.46
		70%	41.12	41.15	1692.37	5612	2.484	8345	4.93
		75%	40.93	50.13	2051.85	5971	2.847	9473	4.62
		80%	40.75	58.56	2386.68	6288	3.140	10413	4.36
90%		40.28	80.81	3254.88	6882	3.872	12908	3.97
100%		39.75	105.26	4184.19	7394	4.565	15224	3.64
22*10	40%	44.29	9.27	410.71	3402	0.862	3022	7.36	88 (环境温度: /)
	45%	44.22	12.29	543.49	3784	1.055	3724	6.85
	50%	44.13	16.71	737.30	4233	1.343	4675	6.34
	55%	44.02	22.21	977.58	4671	1.653	5705	5.84
	60%	43.90	27.56	1210.00	5034	1.953	6611	5.46
	65%	43.71	36.66	1602.21	5502	2.359	7925	4.95
	70%	43.55	44.55	1940.16	5887	2.742	9124	4.70
	75%	43.31	55.26	2393.45	6272	3.132	10390	4.34
	80%	43.12	64.75	2792.01	6589	3.485	11599	4.15
	90%	42.59	89.21	3799.33	7197	4.262	14221	3.74
	100%	42.01	115.89	4868.09	7725	5.011	16542	3.40
22*10	40%	47.80	10.41	497.53	3584	0.918	3320	6.67	/
	45%	47.73	13.56	647.38	4049	1.209	4266	6.59
	50%	47.62	18.41	876.76	4508	1.517	5304	6.05
	55%	47.49	25.17	1195.14	4973	1.910	6518	5.45
	60%	47.30	34.04	1609.78	5490	2.351	7904	4.91
	65%	47.15	41.12	1938.57	5855	2.724	9064	4.68
	70%	46.94	51.11	2399.23	6269	3.153	10453	4.36
	75%	46.71	62.32	2910.67	6669	3.585	11916	4.09
	80%	46.47	73.37	3408.99	6999	3.979	13203	3.87
	90%	45.85	101.59	4658.39	7622	4.864	16113	3.46
	100%	45.14	133.15	6010.33	8139	5.893	17722	2.95
注意：电机温度为100%油门下电机运行3分钟的温度。 (以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考)

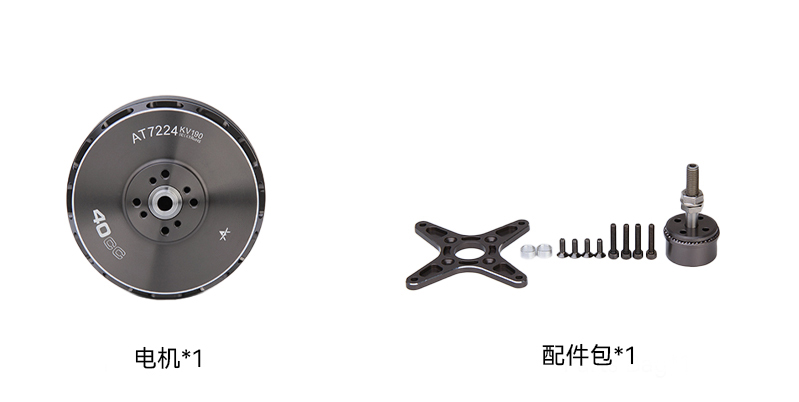

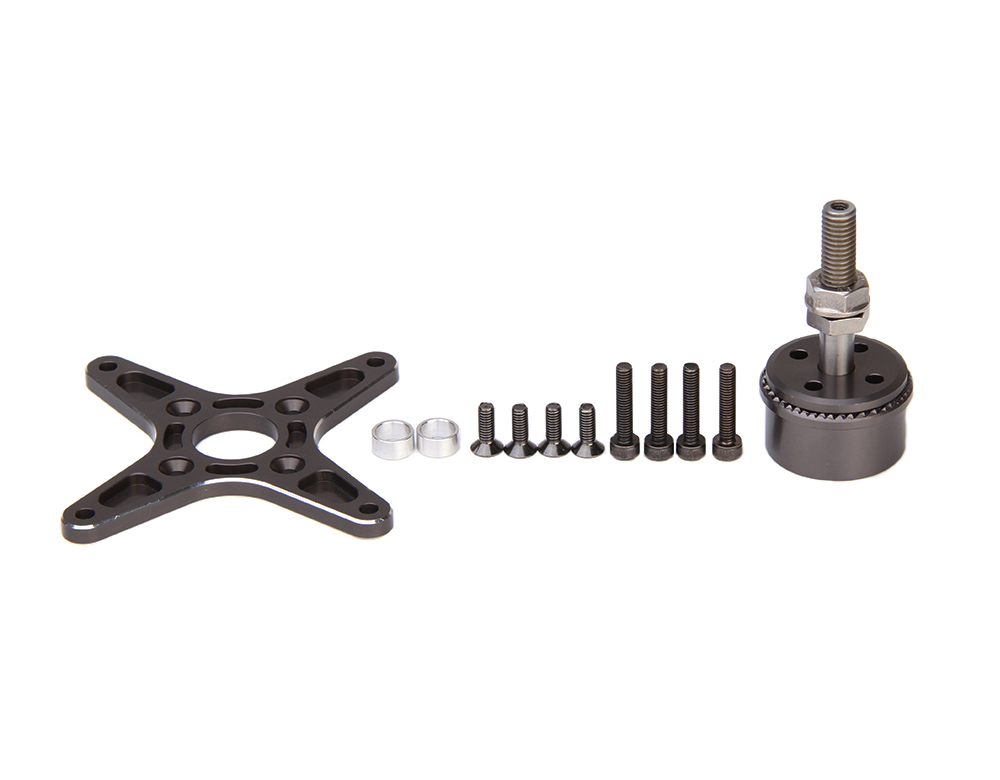

包装清单


使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言：onlinesales@ligpower.com
