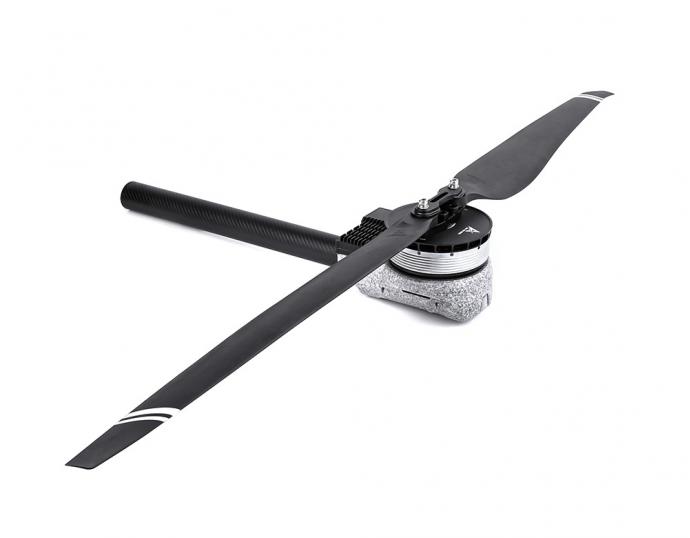

A14-18S
电机/MOTOR
18S FOC 150A
电调/ESC
MF5620P
桨叶/PROPELLER
A14-18S
电机/MOTOR
MF5620P
桨叶/PROPELLER
18S FOC 150A
电调/ESC
A14-18S 推荐方案
挂载容积
50L
四轴农业植保无人机
挂载容积
60L
六轴农业植保无人机
起飞重量
100~108kg
四轴多旋翼无人机
起飞重量
150~162kg
六轴多旋翼无人机
挂载容积
50L
四轴农业植保无人机
挂载容积
60L
六轴农业植保无人机
起飞重量
100~108kg
四轴多旋翼无人机
起飞重量
150~162kg
六轴多旋翼无人机
| 型号名称 | A14-18S KV49.6 | 适用碳管直径 | 50mm |

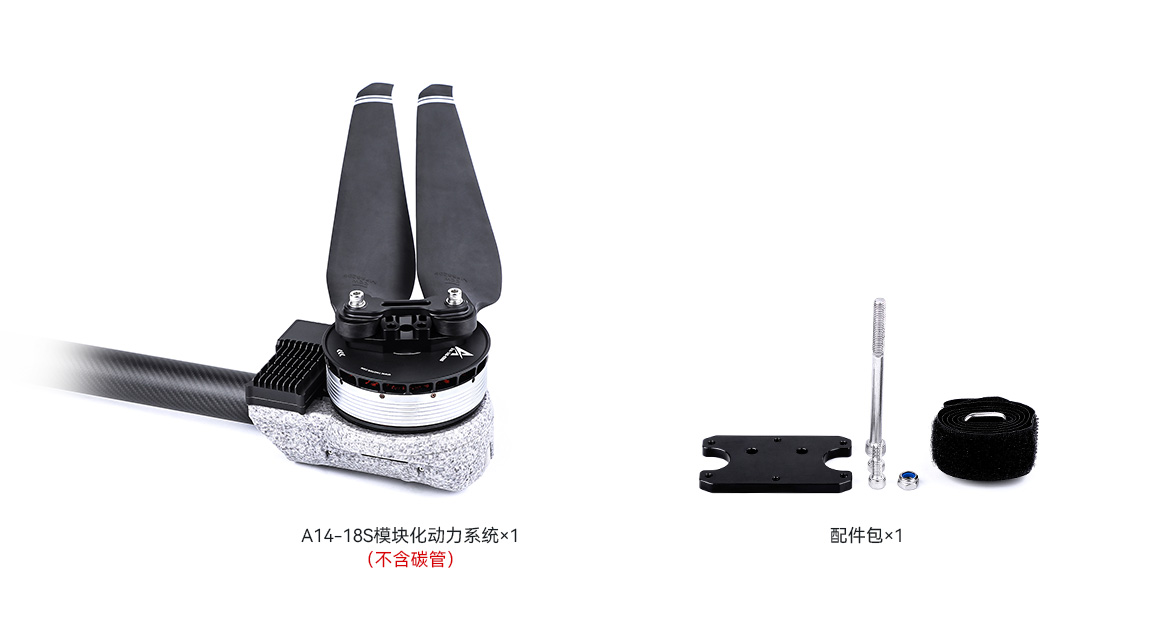

| 套装配置 | A14-18S (电机)+18S FOC 150A (电调)+ MF56P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 18S (LiPo) | 线长 | 1200±5mm |
| 单轴额定拉力 | 25~27kg | 整机含引线重量 | 4060g±2%(含桨叶) |
| 额定拉力力效 | 10g/W (25kg) | 防护等级 | IPX6 |
| 最大拉力 | 62kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 138*25mm | KV | 49.6 |
| 电调参数 | |||
| 油门行程范围 | 1040~1840us (固定) | 最大电压 | 75V |
| 通讯方式 | DRONE CAN、 UAV CAN、 CUBE CAN | 最大电流 (短时持续) | 150A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF56P (聚合物折叠桨) | 长度 | 56英寸(1400mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A14-18S KV49.6 + 18S FOC 150A + MF56P | 60 | 30 | 8 | 7624 | 81 | 15.7 | 180 (环境温度:31.8) | |
| 60 | 35 | 13 | 11009 | 87 | 14.0 | |||
| 60 | 40 | 20 | 14818 | 88 | 12.5 | |||
| 60 | 45 | 29 | 19133 | 92 | 11.1 | |||
| 60 | 50 | 39 | 23808 | 91 | 10.1 | |||
| 59 | 55 | 52 | 28762 | 93 | 9.2 | |||
| 59 | 60 | 67 | 34103 | 92 | 8.5 | |||
| 59 | 65 | 86 | 39662 | 91 | 7.8 | |||
| 59 | 70 | 106 | 45252 | 91 | 7.2 | |||
| 58 | 75 | 128 | 50738 | 89 | 6.7 | |||
| 58 | 80 | 157 | 56691 | 87 | 6.2 | |||
| 58 | 85 | 174 | 58917 | 85 | 5.8 | |||
| 58 | 90 | 174 | 58681 | 84 | 5.8 | |||
| 58 | 95 | 173 | 58753 | 85 | 5.8 | |||
| 58 | 100 | 173 | 58745 | 85 | 5.8 | |||
| 注意：电机温度为80%油门运行2分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A14-18S KV49.6 + 18S FOC 150A + MF56P | 76 | 30 | 6 | 7214 | 81 | 15.4 | 173 (环境温度:27.8) | |
| 76 | 35 | 10 | 10615 | 85 | 13.6 | |||
| 75 | 40 | 16 | 14685 | 91 | 12.5 | |||
| 75 | 45 | 22 | 18884 | 90 | 11.2 | |||
| 75 | 50 | 31 | 23553 | 91 | 10.1 | |||
| 75 | 55 | 41 | 28439 | 93 | 9.2 | |||
| 75 | 60 | 53 | 33657 | 91 | 8.4 | |||
| 75 | 65 | 67 | 38986 | 92 | 7.8 | |||
| 75 | 70 | 83 | 44590 | 91 | 7.2 | |||
| 75 | 75 | 101 | 50309 | 90 | 6.7 | |||
| 74 | 80 | 120 | 55868 | 89 | 6.3 | |||
| 74 | 85 | 144 | 61494 | 86 | 5.8 | |||
| 74 | 90 | 145 | 61730 | 87 | 5.8 | |||
| 74 | 95 | 147 | 61907 | 87 | 5.7 | |||
| 74 | 100 | 145 | 61750 | 87 | 5.8 | |||
| 注意：电机温度为80%油门运行2分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
