A14-14S
电机/MOTOR
14S FOC 200A
电调/ESC
MF5620P
桨叶/PROPELLER
A14-14S
电机/MOTOR
MF5620P
桨叶/PROPELLER
14S FOC 200A
电调/ESC
A14-14S 推荐方案
挂载容积
50L
四轴农业植保无人机
挂载容积
60L
六轴农业植保无人机
起飞重量
100~108kg
四轴多旋翼无人机
起飞重量
150~162kg
六轴多旋翼无人机
挂载容积
50L
四轴农业植保无人机
挂载容积
60L
六轴农业植保无人机
起飞重量
100~108kg
四轴多旋翼无人机
起飞重量
150~162kg
六轴多旋翼无人机
| 型号名称 | A14-14S KV58 | 适用碳管直径 | 50mm |

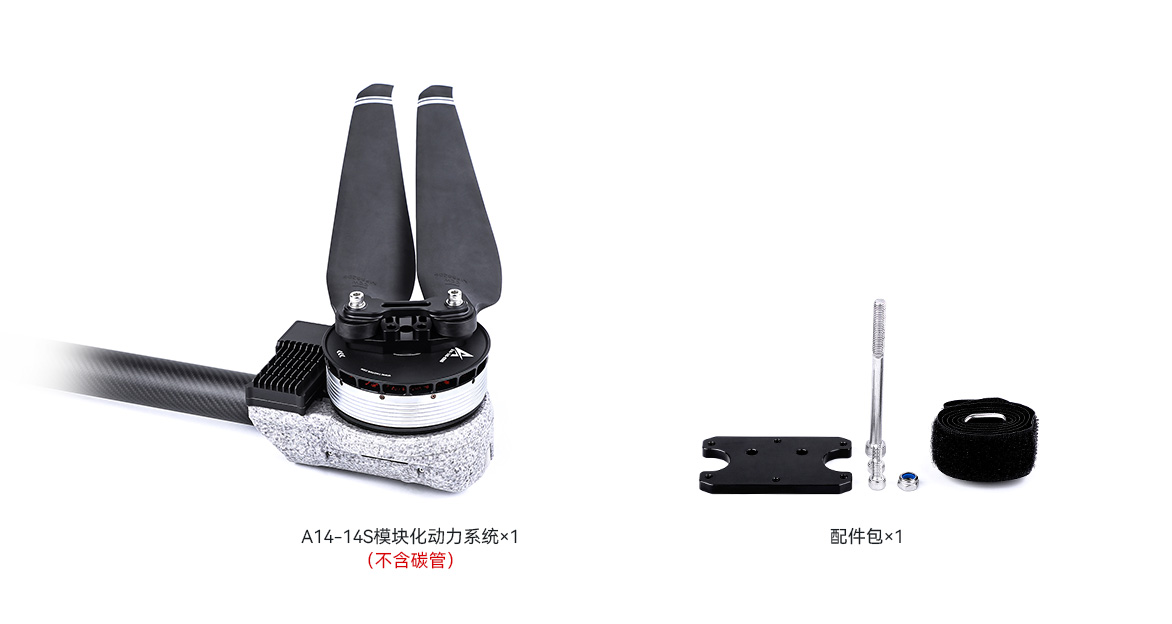

| 套装配置 | A14-14S (电机)+14S FOC 200A (电调)+MF56P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 12~14S (LiPo) | 线长 | 1200±5mm |
| 单轴额定拉力 | 25~27kg | 整机含引线重量 | 4050g±2% (含桨叶) |
| 额定拉力力效 | 10g/W (25kg) | 防护等级 | IPX6 |
| 最大拉力 | 63kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 138*25mm | KV | 58 |
| 电调参数 | |||
| 油门行程范围 | 1040~1880us (固定) | 最大电压 | 60V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流 (短时持续) | 190A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF56P (聚合物折叠桨) | 长度 | 56英寸 (1400mm) |

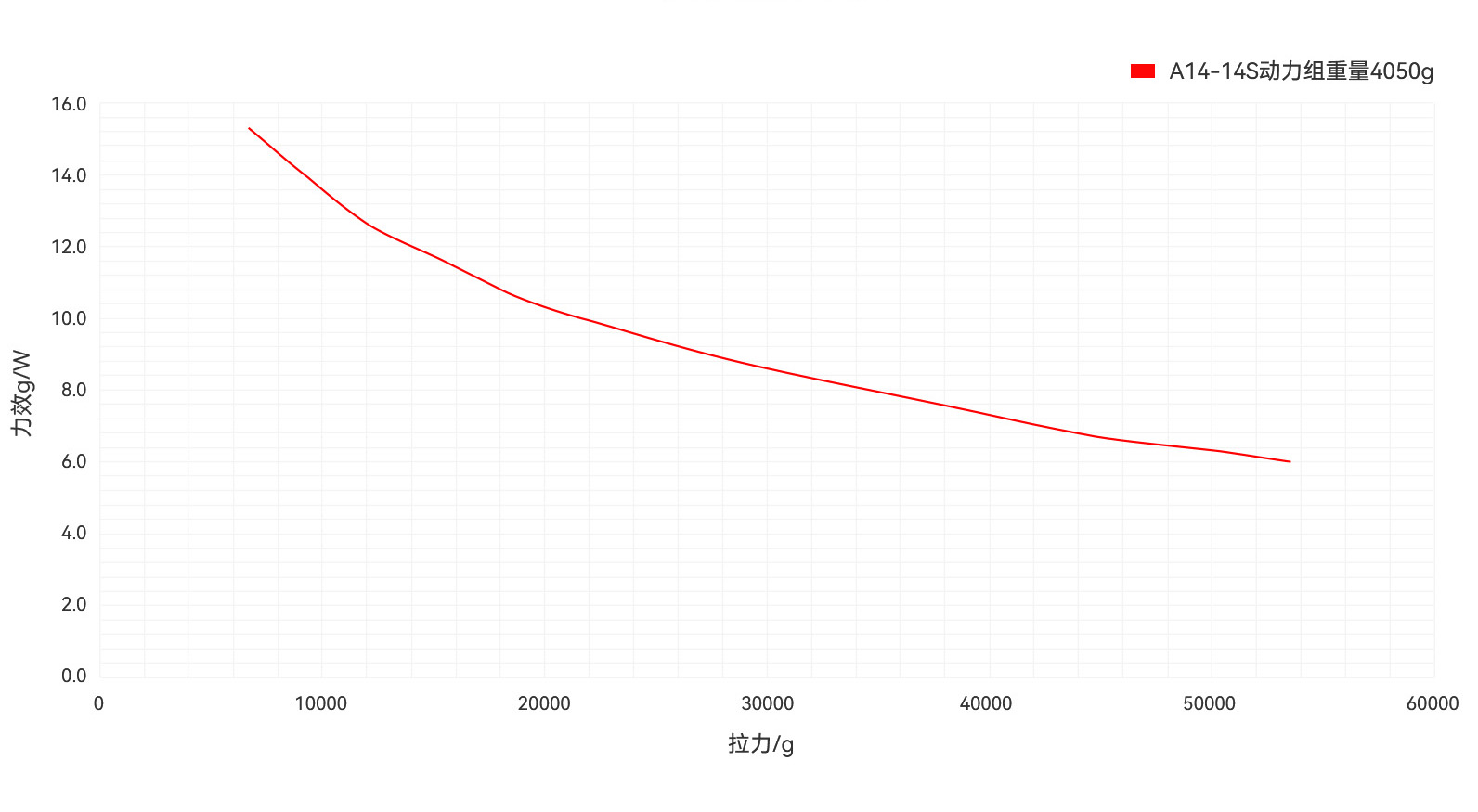

| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A14-14S KV58 + 14S FOC 200A + MF56P | 47.85 | 30 | 9.33 | 7395 | 84.5 | 16.4 | 180 (环境温度:31.8) | |
| 47.91 | 35 | 15.46 | 10651 | 87.8 | 14.4 | |||
| 47.58 | 40 | 23.65 | 14407 | 93.6 | 12.7 | |||
| 47.54 | 45 | 34.29 | 18567 | 90.0 | 11.3 | |||
| 47.47 | 50 | 47.41 | 23101 | 92.0 | 10.2 | |||
| 47.16 | 55 | 63.35 | 28011 | 90.8 | 9.3 | |||
| 47.07 | 60 | 82.04 | 33050 | 90.9 | 8.5 | |||
| 46.79 | 65 | 103.35 | 38161 | 90.1 | 7.9 | |||
| 46.49 | 70 | 128.43 | 43519 | 89.1 | 7.2 | |||
| 46.09 | 75 | 155.49 | 48770 | 88.0 | 6.7 | |||
| 45.86 | 80 | 177.04 | 52694 | 87.2 | 6.4 | |||
| 45.90 | 85 | 181.61 | 53282 | 88.4 | 6.4 | |||
| 45.79 | 90 | 185.31 | 53892 | 87.9 | 6.3 | |||
| 45.90 | 95 | 185.44 | 53965 | 86.8 | 6.3 | |||
| 45.91 | 100 | 186.56 | 54061 | 87.5 | 6.3 | |||
| 注意：电机温度为80%油门运行2分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A14-14S KV58 + 14S FOC 200A + MF56P | 59.88 | 30 | 7.71 | 7321 | 73.7 | 15.9 | 182 (环境温度:31.8) | |
| 59.71 | 35 | 12.79 | 10562 | 79.6 | 13.8 | |||
| 59.74 | 40 | 19.42 | 14354 | 83.4 | 12.4 | |||
| 59.53 | 45 | 27.95 | 18554 | 85.8 | 11.2 | |||
| 59.67 | 50 | 38.45 | 23068 | 87.9 | 10.1 | |||
| 59.24 | 55 | 51.06 | 27894 | 88.0 | 9.2 | |||
| 59.17 | 60 | 65.73 | 32945 | 89.0 | 8.5 | |||
| 58.96 | 65 | 82.78 | 38140 | 88.5 | 7.8 | |||
| 58.76 | 70 | 101.80 | 43340 | 88.3 | 7.2 | |||
| 58.41 | 75 | 122.90 | 48575 | 86.8 | 6.8 | |||
| 58.12 | 80 | 146.92 | 54019 | 86.3 | 6.3 | |||
| 57.81 | 85 | 171.66 | 58874 | 84.3 | 5.9 | |||
| 57.61 | 90 | 194.42 | 63078 | 83.3 | 5.6 | |||
| 57.59 | 95 | 194.43 | 62794 | 83.9 | 5.6 | |||
| 57.61 | 100 | 194.43 | 62738 | 83.7 | 5.6 | |||
| 注意：电机温度为80%油门运行2分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
