A12XL-24S
电机/MOTOR
24S FOC 120A
电调/ESC
MF4918P
桨叶/PROPELLER
A12XL-24S
电机/MOTOR
MF4918P
桨叶/PROPELLER
24S FOC 120A
电调/ESC

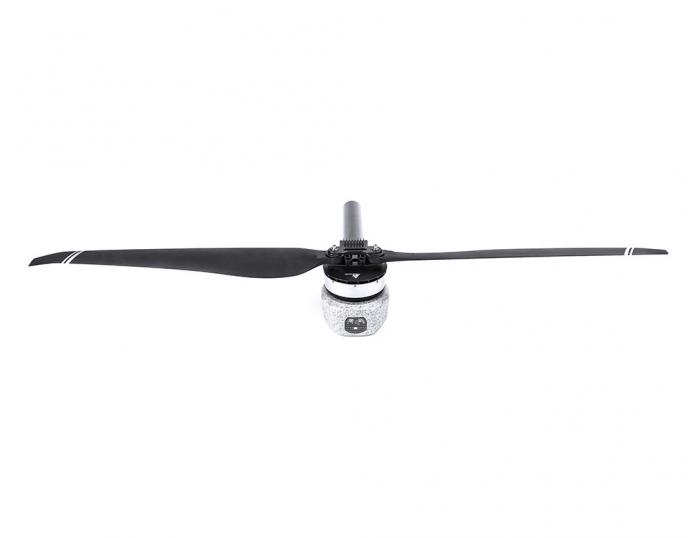

A12XL-24S 推荐方案
挂载容积
40L
四轴农业植保无人机
挂载容积
50L
六轴农业植保无人机
起飞重量
80~88kg
四轴多旋翼无人机
起飞重量
120~132kg
六轴多旋翼无人机
挂载容积
40L
四轴农业植保无人机
挂载容积
50L
六轴农业植保无人机
起飞重量
80~88kg
四轴多旋翼无人机
起飞重量
120~132kg
六轴多旋翼无人机
| 型号名称 | A12XL KV48 | 适用碳管直径 | 50mm |

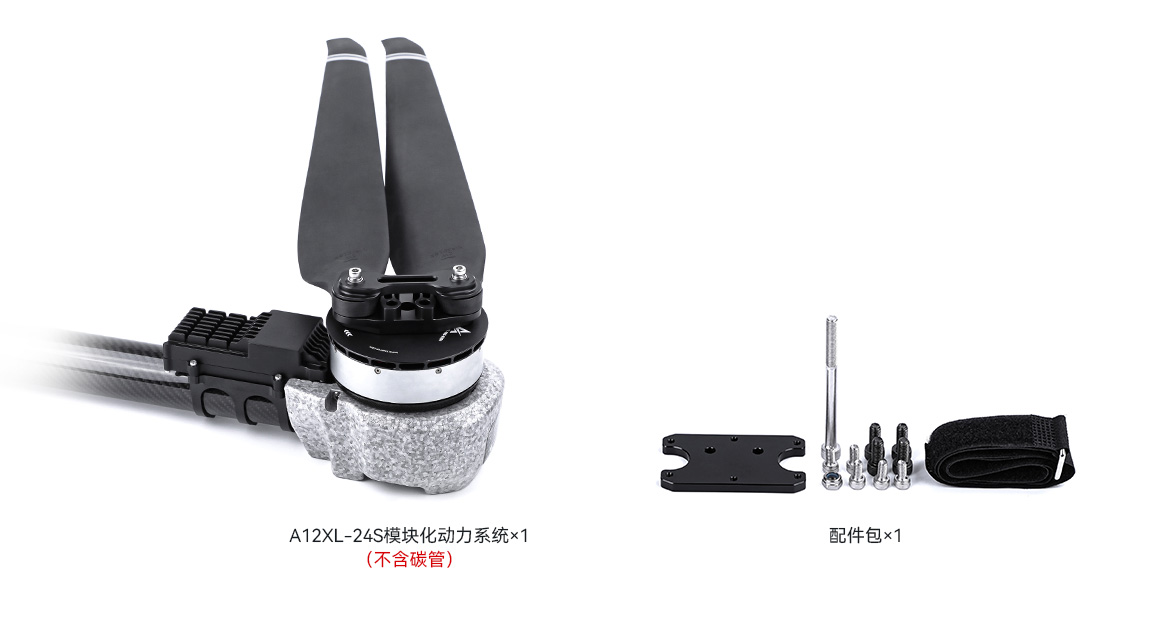

| 套装配置 | A12XL-24S (电机)+24S FOC 120A (电调)+ MF4918P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 20~24S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 20~22kg | 整机含引线重量 | 2800g±2%(含桨叶) |
| 额定拉力力效 | 8.2g/W (25kg) | 防护等级 | IPX6 |
| 最大拉力 | 47.2kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*22mm | KV | 48 |
| 电调参数 | |||
| 油门行程范围 | 1100~1800us | 最大电压 | 100V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流 (短时持续) | 120A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF4918P (聚合物折叠桨) | 长度 | 49英寸(1244.6mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A12XL KV48 + 24S FOC 120A + MF4918P | 80.10 | 30 | 4.00 | 5667 | 86.3 | 17.7 | 180 (环境温度:17℃) | |
| 79.93 | 35 | 7.76 | 8870 | 89.3 | 14.3 | |||
| 79.91 | 40 | 13.22 | 12644 | 90.4 | 12.0 | |||
| 79.83 | 45 | 20.18 | 16733 | 90.4 | 10.4 | |||
| 79.74 | 50 | 28.83 | 21126 | 89.7 | 9.2 | |||
| 79.49 | 55 | 38.65 | 25510 | 91.2 | 8.3 | |||
| 79.43 | 60 | 50.15 | 29985 | 89.6 | 7.5 | |||
| 79.36 | 65 | 62.64 | 34218 | 87.7 | 6.9 | |||
| 79.26 | 70 | 76.96 | 38617 | 86.2 | 6.3 | |||
| 78.95 | 75 | 92.50 | 42508 | 83.3 | 5.8 | |||
| 78.65 | 80 | 111.49 | 45807 | 77.6 | 5.2 | |||
| 78.67 | 85 | 111.77 | 45550 | 78.5 | 5.2 | |||
| 78.65 | 90 | 112.49 | 45447 | 76.8 | 5.1 | |||
| 78.66 | 95 | 112.66 | 45132 | 75.8 | 5.1 | |||
| 78.54 | 100 | 112.78 | 44833 | 75.4 | 5.1 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A12XL KV48 + 24S FOC 120A + MF4918P | 98.37 | 30 | 3.50 | 5469 | 81.2 | 15.9 | 180 (环境温度:17℃) | |
| 98.27 | 35 | 6.59 | 8726 | 84.9 | 13.5 | |||
| 98.27 | 40 | 10.91 | 12429 | 88.8 | 11.6 | |||
| 98.14 | 45 | 16.63 | 16628 | 88.9 | 10.2 | |||
| 98.01 | 50 | 23.47 | 20879 | 89.7 | 9.1 | |||
| 98.01 | 55 | 31.54 | 25387 | 90.1 | 8.2 | |||
| 97.92 | 60 | 40.77 | 29804 | 88.5 | 7.5 | |||
| 97.72 | 65 | 51.18 | 34172 | 87.5 | 6.8 | |||
| 97.59 | 70 | 62.73 | 38444 | 85.1 | 6.3 | |||
| 97.45 | 75 | 75.18 | 42462 | 83.2 | 5.8 | |||
| 97.24 | 80 | 90.19 | 46331 | 79.1 | 5.3 | |||
| 97.20 | 85 | 92.98 | 46919 | 78.9 | 5.2 | |||
| 97.15 | 90 | 94.71 | 46758 | 78.1 | 5.1 | |||
| 97.12 | 95 | 96.83 | 46957 | 76.3 | 5.0 | |||
| 97.13 | 100 | 98.47 | 47204 | 75.5 | 4.9 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
