A12XL-14S
电机/MOTOR
14S FOC 200A
电调/ESC
MF4918P
桨叶/PROPELLER
A12XL-14S
电机/MOTOR
MF4918P
桨叶/PROPELLER
14S FOC 200A
电调/ESC

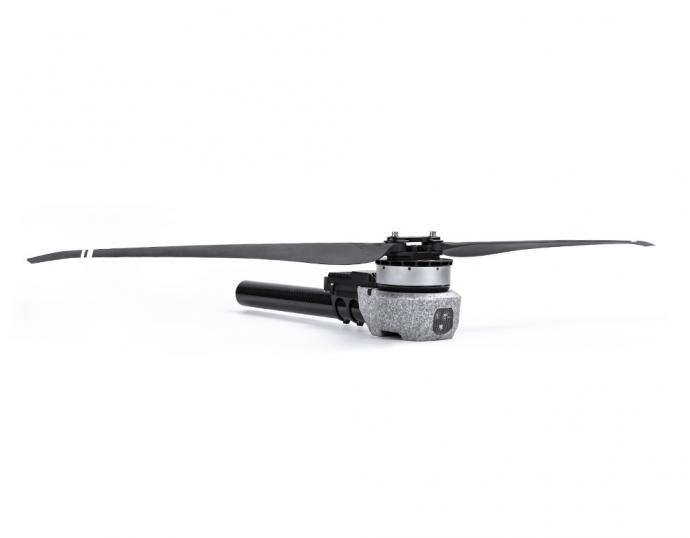

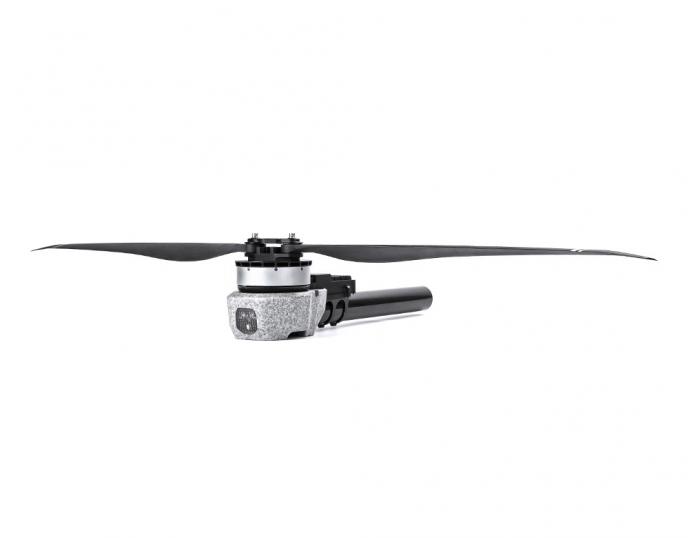

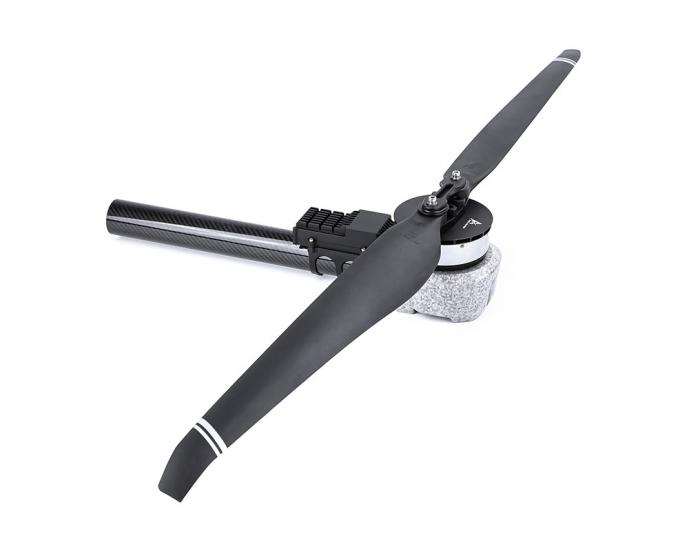

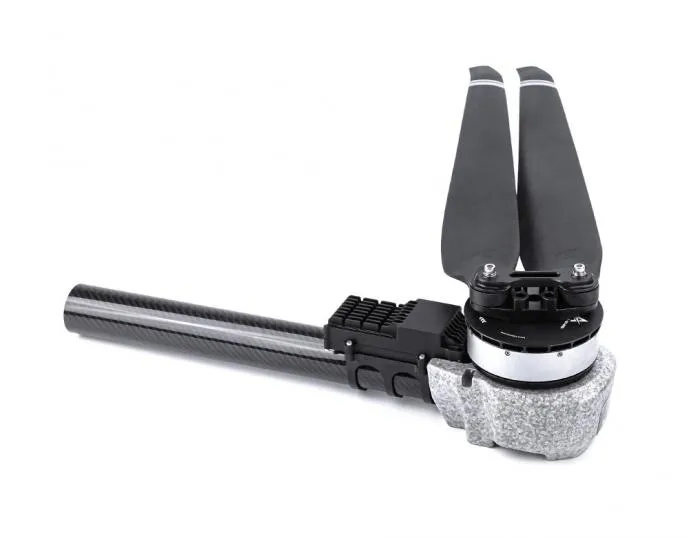

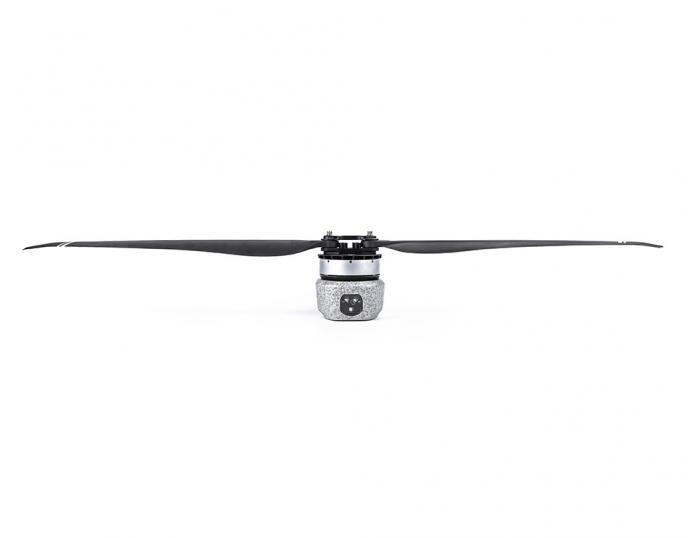

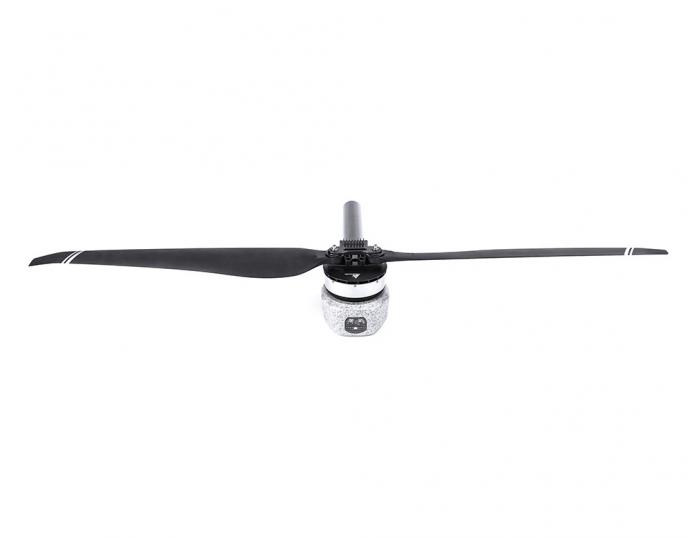

A12XL-14S 推荐方案
挂载容积
40L
四轴农业植保无人机
挂载容积
50L
六轴农业植保无人机
起飞重量
80~88kg
四轴多旋翼无人机
起飞重量
120~132kg
六轴多旋翼无人机
挂载容积
40L
四轴农业植保无人机
挂载容积
50L
六轴农业植保无人机
起飞重量
80~88kg
四轴多旋翼无人机
起飞重量
120~132kg
六轴多旋翼无人机
| 型号名称 | A12XL KV77 | 适用碳管直径 | 50mm |

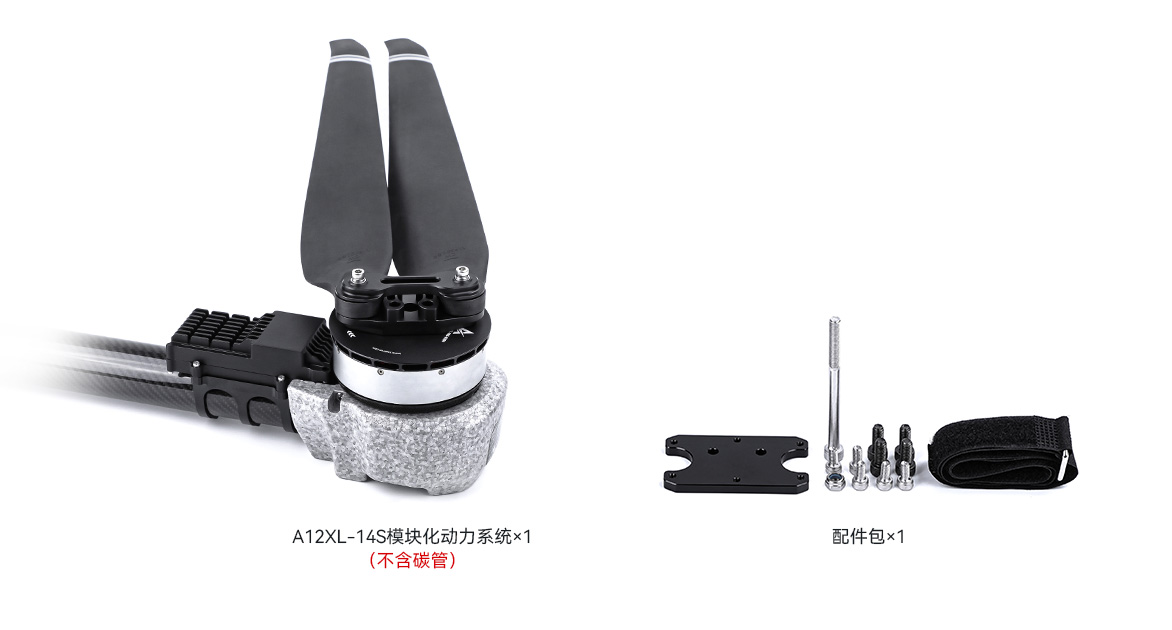

| 套装配置 | A12XL-14S (电机)+14S FOC 200A (电调)+MF4918P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 12~14S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 20~22kg | 整机含引线重量 | 2800g±2% (含桨叶) |
| 额定拉力力效 | 8.7g/W (21kg) | 防护等级 | IPX6 |
| 最大拉力 | 42.7kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*22mm | KV | 77 |
| 电调参数 | |||
| 油门行程范围 | 1100~1940us | 最大电压 | 61V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流(短时持续) | 200A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF4918P (聚合物折叠桨) | 长度 | 49英寸 (1244.6mm) |

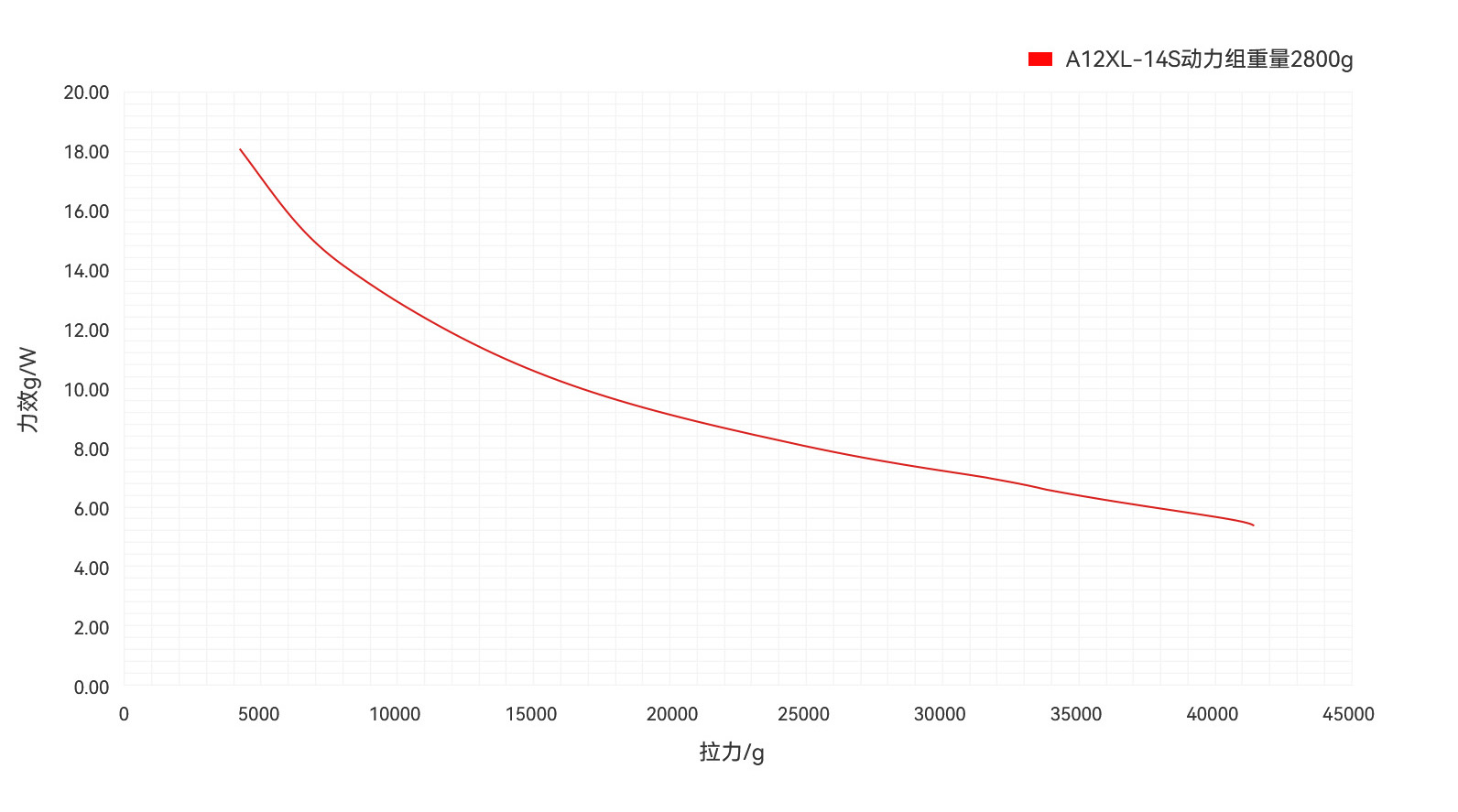

| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A12XL KV77 + 14S FOC 200A + MF4918P | 48.04 | 30.00 | 4.93 | 4285.00 | 84.10 | 18.10 | 173 (环境温度:27.8) | |
| 48.14 | 35.00 | 9.28 | 6833.00 | 91.60 | 15.30 | |||
| 48.01 | 40.00 | 15.63 | 9850.00 | 92.40 | 13.10 | |||
| 47.87 | 45.00 | 24.00 | 13129.00 | 92.90 | 11.40 | |||
| 47.73 | 50.00 | 34.63 | 16673.00 | 91.70 | 10.10 | |||
| 47.60 | 55.00 | 47.36 | 20273.00 | 92.10 | 9.00 | |||
| 47.39 | 60.00 | 62.05 | 23924.00 | 91.50 | 8.10 | |||
| 47.28 | 65.00 | 78.46 | 27625.00 | 89.60 | 7.40 | |||
| 46.99 | 70.00 | 98.07 | 31493.00 | 88.00 | 6.80 | |||
| 46.68 | 75.00 | 117.49 | 34830.00 | 85.30 | 6.40 | |||
| 46.51 | 80.00 | 142.02 | 38191.00 | 82.90 | 5.80 | |||
| 46.30 | 85.00 | 153.99 | 39569.00 | 80.40 | 5.50 | |||
| 46.24 | 90.00 | 153.74 | 39286.00 | 81.10 | 5.50 | |||
| 46.24 | 95.00 | 154.09 | 39156.00 | 79.70 | 5.50 | |||
| 46.25 | 100.00 | 154.01 | 39024.00 | 79.40 | 5.50 | |||
| 注意：电机温度为70%油门运行3分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A12XL KV77 + 14S FOC 200A + MF4918P | 59.98 | 30.00 | 3.98 | 4292.00 | 83.10 | 18.00 | 162 (环境温度:27.8) | |
| 59.89 | 35.00 | 7.72 | 6934.00 | 85.70 | 15.00 | |||
| 59.94 | 40.00 | 12.70 | 9903.00 | 89.50 | 13.00 | |||
| 59.75 | 45.00 | 19.58 | 13241.00 | 89.10 | 11.30 | |||
| 59.75 | 50.00 | 27.98 | 16774.00 | 91.00 | 10.00 | |||
| 59.58 | 55.00 | 38.27 | 20559.00 | 91.00 | 9.00 | |||
| 59.51 | 60.00 | 49.77 | 24268.00 | 90.10 | 8.20 | |||
| 59.21 | 65.00 | 63.70 | 28156.00 | 88.70 | 7.50 | |||
| 58.91 | 70.00 | 77.18 | 31615.00 | 87.30 | 7.00 | |||
| 58.85 | 75.00 | 92.68 | 34940.00 | 85.10 | 6.40 | |||
| 58.76 | 80.00 | 111.02 | 38380.00 | 82.10 | 5.90 | |||
| 58.51 | 85.00 | 128.34 | 41096.00 | 79.60 | 5.50 | |||
| 58.40 | 90.00 | 131.10 | 41338.00 | 79.40 | 5.40 | |||
| 58.46 | 95.00 | 132.16 | 41282.00 | 79.10 | 5.30 | |||
| 58.41 | 100.00 | 134.17 | 41360.00 | 78.10 | 5.30 | |||
| 注意：电机温度为70%油门运行3分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
